rAstAmAn, Есть вот такой, могу продать. Обязательно батарейное питание нужно? Или от сети пойдёт. Просто он в классе "А" и от батарей долго не протянет.

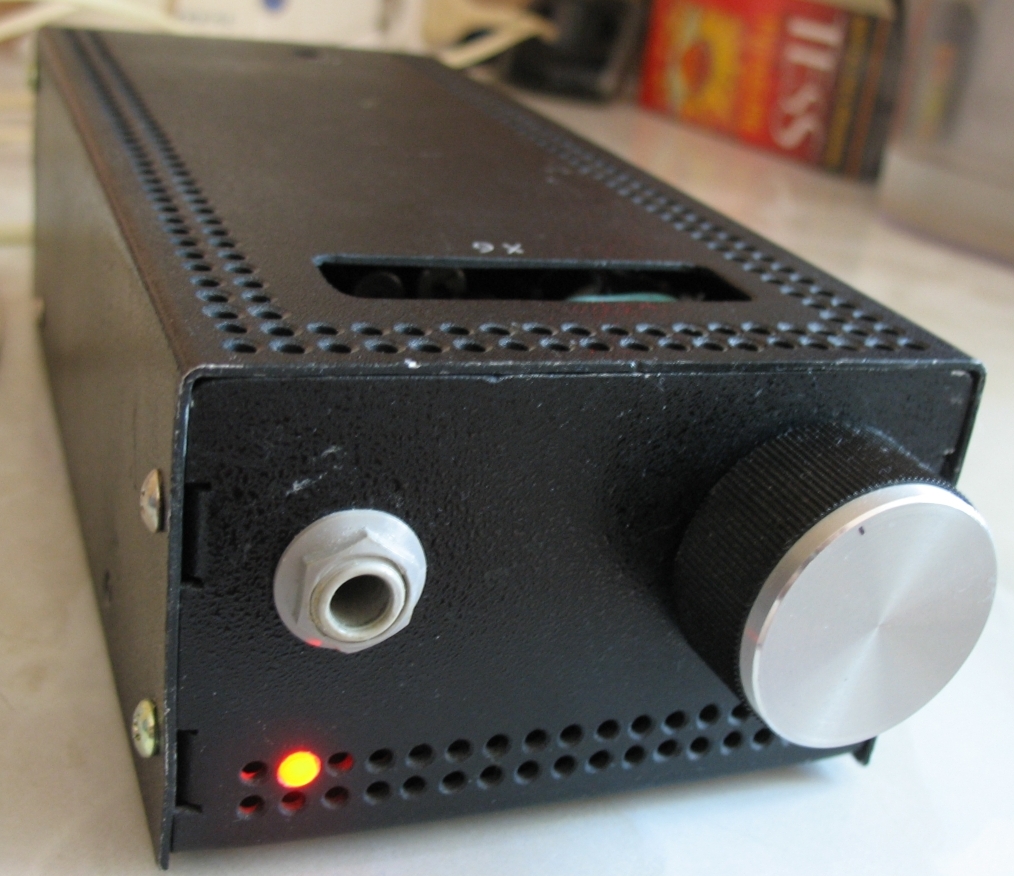

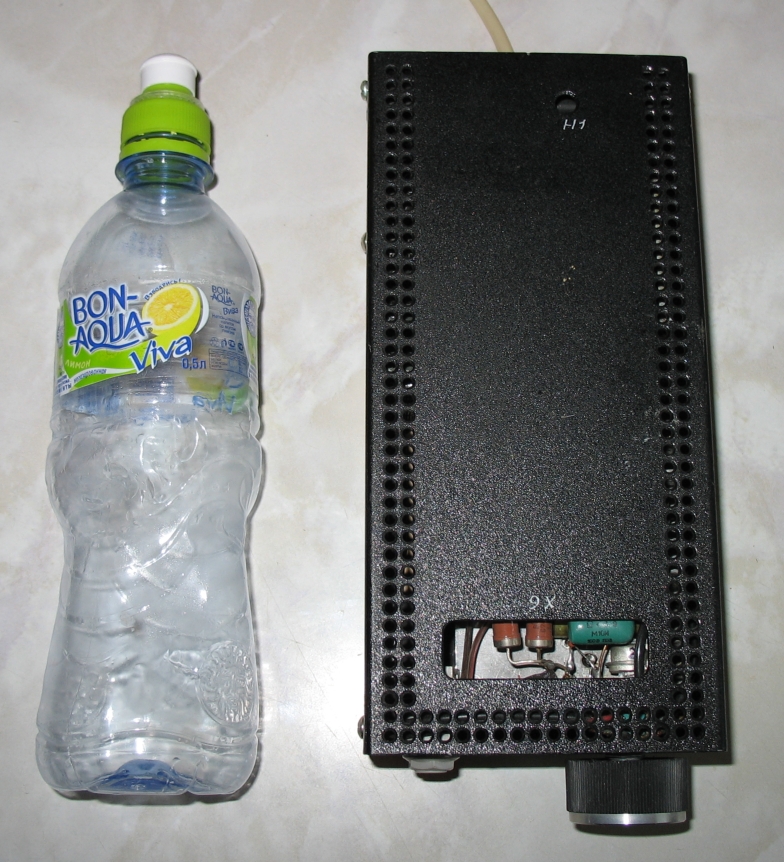

Вот фотки. Почитать про него можно набив в Яндексе " усилитель для наушников Семынина" , отзывов полно.
Гость форума, в смысле сделать, покупать в магазине новые нехочу, дорого пока, мне для работы в ресторане надо ватт по 300.
Romuald, ну тогда либо купить говененький альто www.invask.ru в помощь или еще дешевле - самопал с саратовскими динамиками и местным усилком.. что лучше - не скажу PS то что на сайте продам по цене указанной там с чеками и гарантией в волгограде
rAstAmAn, требуется ушной усил именно с батарейным питанием ? Могу предложить вариант на opa2132+TPA6120, искажения этой связки на 32 Омах будут меньше 0.001%, при питании около 10-12 вольт. Это 15,6 NiMH-аккумоф... или 2 маленьких 6-вольтовых свинцовых.
rAstAmAn, схема - типовое включение опера opa2132 с GAIN = 2...4 и типовое TPA6120 с GAIN = 1. Не хотите полностью озвучить требования к усилу ?
максимаоьное качество звуза (при затратах толька на детали 1тр) наушники 32-64 ома компактность работа 20-40ч питание крона можно две
rAstAmAn, Я ж в ЛС написал, что на максимальной мощности в 0,2Вт указанный вами усилитель отработает 9-10 часов. Ставьте половину от максимальной - и получите 20 часов. Ваш усилитель я планировал запихнуть в корпус 70х100х35 мм, туда влезли бы 2 кроны, и даже схема заряда для использования крон-аккумуляторов. И абсолютно такая же ситуация будет с предлагаемой Wire Rat схемой. Кстати, Wire Rat, по-хорошему надо ставить не opa2132, а дифференциальные драйверы/усилители вроде opa1632 - вход-то у TPA6120 дифференциальный.
Maxzz это я понел Wire Rat просто спросил требования вот я и написал (работа 20-40ч желательно !!) по поводу этого делать не надо так как корпус скорее всего будет изготавливатся на зака, надо токо споять сам усилитель!!!!!
rAstAmAn, Ага, а какие размеры платы делать? Какие крепления? Как будут расположены разъемы, регулятор? Отталкиваются от коруса обычно, а не наоборот.
фу, сноб! добавлено через 1 минуту а вот в этой теме http://www.forum-volgograd.ru/showthread.php?t=131477 по моему вопросу спецов нет?..
Maxzz, да знаю все прекрасно, я пока предлагаю то, что есть в наличии у меня. Хотя 6120 ИМХО прекрасно себя ведет и при SingeEndedInput'е.
