Для паяльщиков. Изготавливаю печатные платы.

Тема в разделе "Прочее", создана пользователем redspecial, 14.11.11.

  1. redspecial

    redspecial Активный участник

    864
    0
    Могу помочь в изготовлении однослойных печатных плат по технологии медного травления. По принципиальной схеме либо по составленной схеме в Sprint Layout.

  2. WooDy_Forester

    WooDy_Forester Активный участник

    2.863
    6
    а в чём преимущество купороса?
    в отличии от хлорного железа?

  3. mike410

    mike410 Активный участник

    3.428
    1
    Мне кажется данный вид услуг очень хорошо можно проиллюстрировать фотографиями готовых образцов...

  4. redspecial

    redspecial Активный участник

    864
    0
    я использую хлорное железо, оно мне роднее. купорос чуть подольше, но не оставляет ржавых пятен. делаю в основном для себя. чистых платок не осталось, только собранные. фото будет.

  5. WooDy_Forester

    WooDy_Forester Активный участник

    2.863
    6
    я бы тоже посмотрел
    вообще смысл этой канители-всё равно нужно железку в раствор опускать,чтобы побочные соли забирать на себя-с этим хлорное железо вроде отлично справляется(ну да, нужно в проветриваемых помещениях травить)
    тем более,что при купоросе (он с солью идёт же попутно) в растворе присутсвуют ионы натрия, и сульфат ионы, которые приводят к образованию плотных и трудноудаляемых пленок на поверхности меди. В принципе, процесс идет нормально только при кипячении.хотя и хлорное тож греть желательно

  6. Jone

    Jone Активный участник

    612
    43
    Лучше не кипятить, а подогревать и мешать "бульбулятором" ну хотябы аквариумным.

  7. hasslich

    hasslich Активный участник

    24.109
    2.199
    а ценник?

  8. RusIvan

    RusIvan Активный участник

    923
    1
    Металлиацию и Вы не делаете? И, что по цене?

  9. электрик

    электрик Активный участник

    3.847
    207
    Точность какая? 0.2мм получится?

    p.s. Либо стукнитесь в личку, для кого точность для TQFP80 совсем не проблема. Лужение Сплавом Розе и сверление крайне приветствуется.

  10. redspecial

    redspecial Активный участник

    864
    0
    металлизацию это покрытие оловом дорожек? можно при желании.
    по цене...сделать болванку с дорожками с разведенной платы в лайауте и моим текстолитом - 150р из рассчета кусок текстолита до 7х7см. с принципиальной схемы - 250р. сверлить - 30р дырка.

    мужики, зафоткать пока не могу, уж извините.

    ---------- Сообщение добавлено 17.11.2011 08:56 ----------

    можно попробовать, если пропечатается на фотобумаге и переведется на плату, то хорошо. но такие линии редко без разрывов получаются, по моему опыту. придется штуки 3 платы перевести за зря. давайте так, если не получится, денег не возьму с вас, если получится,ценник будет чуть дороже.

    взяться могу со следующих выходных - заживет травма руки

    ---------- Сообщение добавлено 17.11.2011 09:04 ----------

    если дадите сплав Розе, облужу

  11. Jone

    Jone Активный участник

    612
    43

  12. alexaudio60

    alexaudio60 Активный участник

    23.638
    3.012
    16 ног по 30руб/дырка=480руб?:bigeyes:

  13. hasslich

    hasslich Активный участник

    24.109
    2.199
    пойдет,
    но
    это слишком дорого

  14. redspecial

    redspecial Активный участник

    864
    0
    оп. чето я и правда загнул. опечатка. пусть будет 3 рубля)

  15. psi-factor

    psi-factor Новичок

    27
    0
    блин, да откуда ж такие люди вылезают. предлагать свои услуги за деньги не зная каких либо элементарных вещей (металлизация).
    30р дырка - ппц ваще.. "ну ладно пусть будет 3р" - я вообще под стул упал.. хотя это даже уже не смешно.
    поэтому и страна в жопе - что каждый мудозвон, извините, пытается заработать бабла, нихрена не разбираясь.
    если за подобные высказывания меня тут забанят - не обижусь даже, ибо прав.

    з.ы. вот почта - platki@rio-net.ru - кидаете до четверга свою платку, в воскресенье забираете готовую на радиорынке в краснооктябрьском районе. (я обычно в спринт лейауте делаю - но вроде форматы других распространенных кадов вроде p-cad тоже можно - это лучше уточнить)

    Технологические возможности - нет металлизации, нет маски, есть лужение, нормы 3 класса 0,25/0,25 мм (QFP с шагом 0.5 без проблем). Отверстия сверлятся.

    100 руб/дм2 односторонняя, 120 руб/дм2 двусторонняя. Подготовка - 50 руб. (насчет цен ручаться не могу, так раньше было, может щас уже побольше)

    Человека зовут Роман, занимается этим очень давно и делает все отлично. в нашем городе альтернатив нет пока что. ну разве что несколько предприятий - но там заводское качество и цена большая - актуально только для больших тиражей - хотя бы штук 100.

    тел.79026587934.

    сам у него уже наверн года 3 платы заказываю.
    а товарищу redspecial желаю прочитать хотя бы несколько статей по технологии изготовления ПП, чтобы хотя бы основные понятия знать.

  16. redspecial

    redspecial Активный участник

    864
    0
    Слив засчитан, но не совсем, о сторонник правды.
    Уважаемый, каждый вертится как хочет и как может. Я никому ничего не навязываю. Я просто предложил, что могу сделать то-то и то-то, так как делаю это для себя и соответственно могу сделать еще кому-то.
    Допустим, вы вставляете вилку в розетку, не зная каким образом работает электрический ток, но на выходе вы получаете электричество. Собственно, конкретные теоретические термины я могу называть неправильно, а также не знать определения тех, которые мне называют. Но это совсем не значит, что я не знаю, что это такое. И если бы у меня каким то образом не получалось/плохо получалось так сказать производство, я бы сидел и молчал в тряпочку.

    ---------- Сообщение добавлено 28.11.2011 09:57 ----------

    извиняем. толька какое это бабло? угу, баблище! это пшик, если не поставлено на поток. Да и цену всегда можно оговорить.
    эм... я знаю электронщика от бога, который нигде не учился, не знает теории, но легко и непринужденно может что-то на практике сваять или починить (проще говоря он не знает, что происходит между, скажем, базой и эммитером, но он точно знает, какое должно быть напряжение, остальное в его голове не забивается - утрировано говоря) - человек, который в совершенстве знает практическую часть. Собственно этот человек показал мне что и как надо делать, чтобы получить определенный результат, и как следует это делать. Я не говорю что это правильно, не зная теории лезть в практику, но тот процесс, который мы холиварим, является простейшим для знающего мало-мальски физику и химию, и руки у которого растут не из мягких тканей тела, все можно понять логически здесь и не углубляться в определения. Так вот какого фаллического органа вы тут изливаете "письмо националиста путину", а не просто написали контакты того человека и возможности?
    Прошу прощения, если кого-то обидел/оскорбил/огорчил/вызвал батхерт, но я таки тоже считаю себя правым и отнюдь не человеком, звенящим чем-то в районе центра масс при ходьбе.

    Последнее редактирование: 28.11.11
  17. psi-factor

    psi-factor Новичок

    27
    0
    бла бла бла... много слов и все не поделу..
    какого фаллического я тут изливаю? потому что в последнее время видел уже нескольких таких выскочек предлагающих (очень сомнительные и дорогие) услуги по изготовлению плат. все то что вы предлагаете может сделать сам любой радиолюбитель, тем более что щас и пресс-н-пил листы продаются для переноса тонера на плату (для ЛУТА) и фоторезист листовой - всего навалом. и дешево.
    сюсюканье по поводу теории и практики вообще ни к месту. теория - умение правильно спроектировать и рассчитать схему, чтобы она работала как задумано. практика - умение хорошо паять и реализовать схему так чтобы она работала в соответствии с расчетным проектом. это 2 части единого целого.

  18. sergogogo

    sergogogo Активный участник

    3.141
    0
    макетки с металлизацией уже недорого в рашке есть, смысл заказывать под себя печатку, не?

  19. Pasha

    Pasha Активный участник

    4.438
    1
    Ужас!

  20. russ2

    russ2 Активный участник

    983
    1
    redspecial,

    по данной схеме сделать плату во сколько обойдется мне?


    Вложения:

  21. Pasha

    Pasha Активный участник

    4.438
    1
    russ2, какой ноут?

  22. russ2

    russ2 Активный участник

    983
    1
    HP-G62

  23. Jone

    Jone Активный участник

    612
    43
    Ну ладно уж так сильно на человека.., ну освоил он лайот 5, а там фуция заливки медью платы с оставлением контуров дорожек как раз и называется метализацией, на авторов лайота мы же в суд не пойдём :)

    russ2, интерес к автомобильному телеку с мешком устройств не пропал?
    печатку я бы под этот DC-DC как бонус развёл
    сорри за офф...

  24. Сольвейг

    Сольвейг Активный участник

    12.199
    1.330

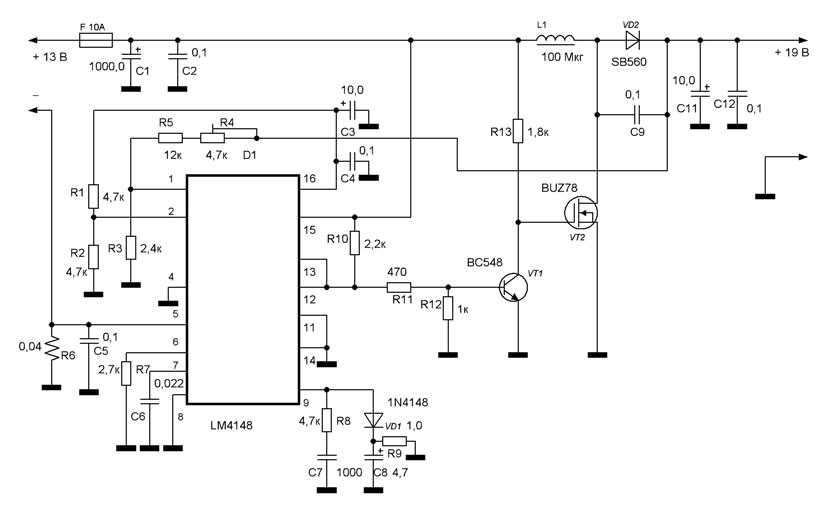

    russ2, странная схема :wow: Вместо конденсатора С9 должен быть снаббер, ёмкость С9=0,1 uF приведёт к ощутимым потерям в силовом ключе и осцилляциям напряжения стока в режиме прерывистых токов. И вообще, для boost-конвертера есть куча простых и готовых решений.

  25. russ2

    russ2 Активный участник

    983
    1
    Jone, Прикупил уже автомобильный телек.
    Сольвейг, подскажите хоть одно как можно проще :shuffle:

  26. Jone

    Jone Активный участник

    612
    43
    Если диод шустрый то и без снабера нормально будет, схема вполне рабочая

  27. Сольвейг

    Сольвейг Активный участник

    12.199
    1.330
    Jone, совсем ку-ку? Схему видел? Параметры BUZ78 хоть позырь.
    russ2, для тебя и остальных паяльщиков дадена инструкция: http://www.fairchildsemi.com/an/AN/AN-1031.pdf
    Пример схемы: http://www.onsemi.com/pub_link/Collateral/NCP3063-D.PDF Смотри fig25. В ней для твоего варианта детали R1 - 20mOhm, R5 - 14K, D1 - MBR1035 или 1045, Q1 - IRF540 или помощней чего. Дроссель попробуй из твоей схемы. Он должен быть с зазором.

  28. redspecial

    redspecial Активный участник

    864
    0
    обращайтесь к вышеупомянотому челу с птички. он профессионал.

  29. russ2

    russ2 Активный участник

    983
    1
    Сольвейг,
    В какую примерно сумму вылезут детали и подготовленная под них плата?

    ---------- Сообщение добавлено 05.12.2011 19:57 ----------

    хотелось самому по паять но может проще готовый купить а по паять что неть по проще:d

  30. Сольвейг

    Сольвейг Активный участник

    12.199
    1.330
    russ2, я этим не занимаюсь. Готовые приборы, возможно, есть в "Электротехнике" на Невской, а цены на детали можно посмотреть во всяких специализированных конторах (например, "Компэл").
