    посмотрел, оч глубоко и широко.... такой штуки, подобной что в бытовых фенах, нетути. есть термопара, на самом носу
    ХЕЗ, что с ней может случится и можно ли её "почистить"

  2. fb03

    fb03 Читатель

    15.710
    7.356
    @-Евгенич-, а, только термопара... Её чистить не надо и там нечего чистить) А вы бы могли фотки сделать нормальные внутренностей фена? Особенно интересует электронная часть. Возможно, скорее всего, там стоит электромагнитное реле управляемое термостатом — нагреватель должен же коммутироваться чем-то. Может оно мозги компостирует, в нём-то тоже сухие контакты, которые рано или поздно подгорают.

  3. -Евгенич-

    -Евгенич- Активный участник

    3.045
    332
    ОК

  4. -Евгенич-

    -Евгенич- Активный участник

    3.045
    332
    как-то так:
    термопара, от неё красный+зелёный, две нижние дорожки - от этих проводов, куда дальше - ХЕЗ

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  5. fb03

    fb03 Читатель

    15.710
    7.356
    Релюшки не видно на этих фото. Вот эта хрень на радиаторе трёхногая в корпусе ТО-220 как раз симистор коммутирующий спираль. Но на первом фото вот эти два скрещённых проводка как-то совсем на термопару не похожи. Должен быть шарик сварки, да и проволочки обычно в разы тоньше. Тем более если предположить, что там таки есть термопара и в её цепи есть плохой контакт (отвалилась пайка на печатной плате например), то в момент потери контакта термоконтроллер должен видеть это как бесконечно низкую температуру и как минимум не отключать нагрев, а ровно наоборот — вообще не отключать. Но наиболее вероятно что контроллер не даст команду на включение нагрева, но при этом выдаст ошибку на экран.
    А какая модель фена? Сомневаюсь очень, чтобы там механического термопредохранителя не было. Может всё-таки проглядели. Бегло погуглил пару первых попавшихся фенов с термостабилизацией, подобных вашему, там предусмотрены термопредохранители.

  6. -Евгенич-

    -Евгенич- Активный участник

    3.045
    332
    @fb03, Бош GHG 660 LCD

    пытался это скрещение разлепить - не получилось

    Последнее редактирование: 27.01.21
  7. fb03

    fb03 Читатель

    15.710
    7.356

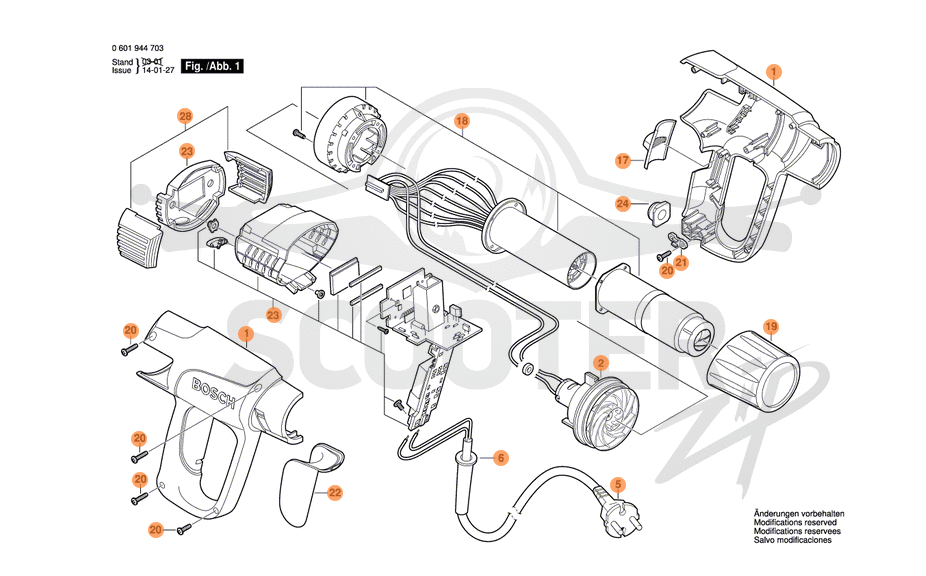

    К сожалению хитрожопые бошофцы сделали так, что целый узел нагревателя идёт как один артикул, как устроен хрен его знает:


    Судя по пучку проводов, там несколько ступеней нагрева, то есть спираль не единая, а из секций, ступени две-три наверное. Но проводов всё равно дофига идёт на плату управления, наверняка пара из них идёт на термопредохранитель. Там и в инструкции написано, что есть защита от перегрева. Хотя конечно она может быть реализована без термопредохранителя, силами термоконтроллера... но чот сомневаюсь. Может даже не сам предохранитель подбрёхивает, а пайка нарушена, где вот этот пучок на основную плату присобачен. Короче, по фото врядли можно вылечить, надо руками ковырять)

    Но опять же может быть и в электронной части дело.

  8. -Евгенич-

    -Евгенич- Активный участник

    3.045
    332
    про трубу знаю, минимум 3,5 без доставки
    вот как выглядит нагревательный элемент со стороны вентилятора:
    что это за серая капля, питаемая серыми же продами - не понятно

    [​IMG]

  9. -Евгенич-

    -Евгенич- Активный участник

    3.045
    332
    вот ничего больше не делал, только медной щеткой это перекрестие пошмурыгал (оно посветлело) и собрал фен - всё заработало как с новья

    Vovok нравится это.
  10. fb03

    fb03 Читатель

    15.710
    7.356
    @-Евгенич-, ага, понятно. Я ошибся в конструктиве предохранителя, думал что примитивный совсем как в простых фенах и сушилках для рук, но он есть, вот на этом вашем фото алюминиевый цилиндрик. На нём там и температура срабатывания в градусах Цельсия ещё дожна быть написана.
    Вот его внутреннее устройство:

    [​IMG]

    Когда вы разбирали-собирали девайс, может потеребили его хорошенько сами того зная и нормальный контакт восстановился :) Так что если снова такая свистопляска начнётся, то нужно будет его заменить или в крайнем случае как временное решение, закоротить его.

    А то что вы чистили щёткой, это судя по всему просто сваренные концы высокоомного провода спиралей двух соседних секций нагревателя)

    Измерительный датчик температуры, терморезистор 1 кОм, вот, если я правильно понимаю. Термопары там нет:


    Последнее редактирование: 31.01.21
  11. -Евгенич-

    -Евгенич- Активный участник

    3.045
    332
    @fb03, этот цилиндрик (равно как и проволоки, идущие от/к нему), как самую заметную, крупную, блестящую и внешне плохо подсоединённую деталь, теребил с самого первого разбора - никаких положительных реакций не следовало
    заодно, установка его после вентилятора, до спирали, выгладит неоправданно, для неспециалиста
    сама спираль гораздо более толстая чем проволочки термопары, и на неё уходят черный и оранжевый провода

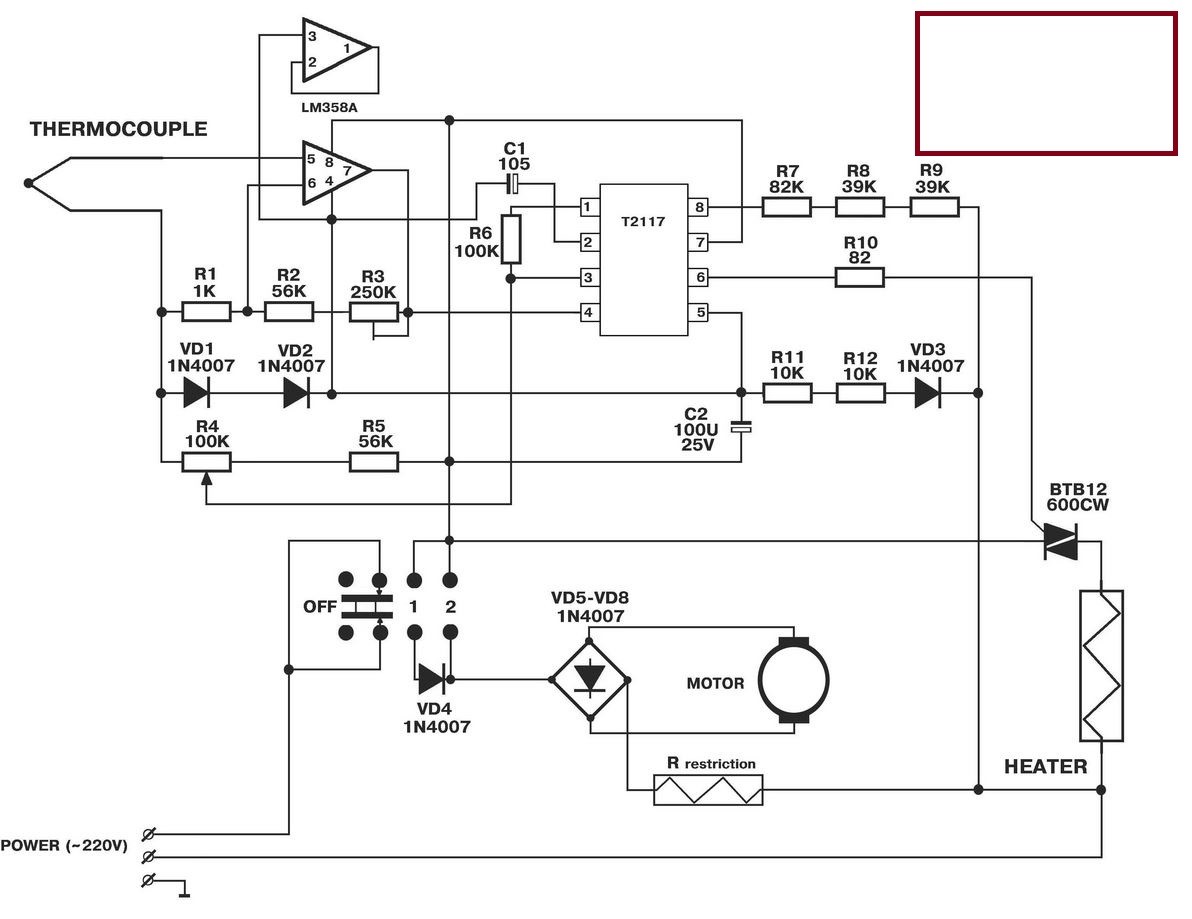

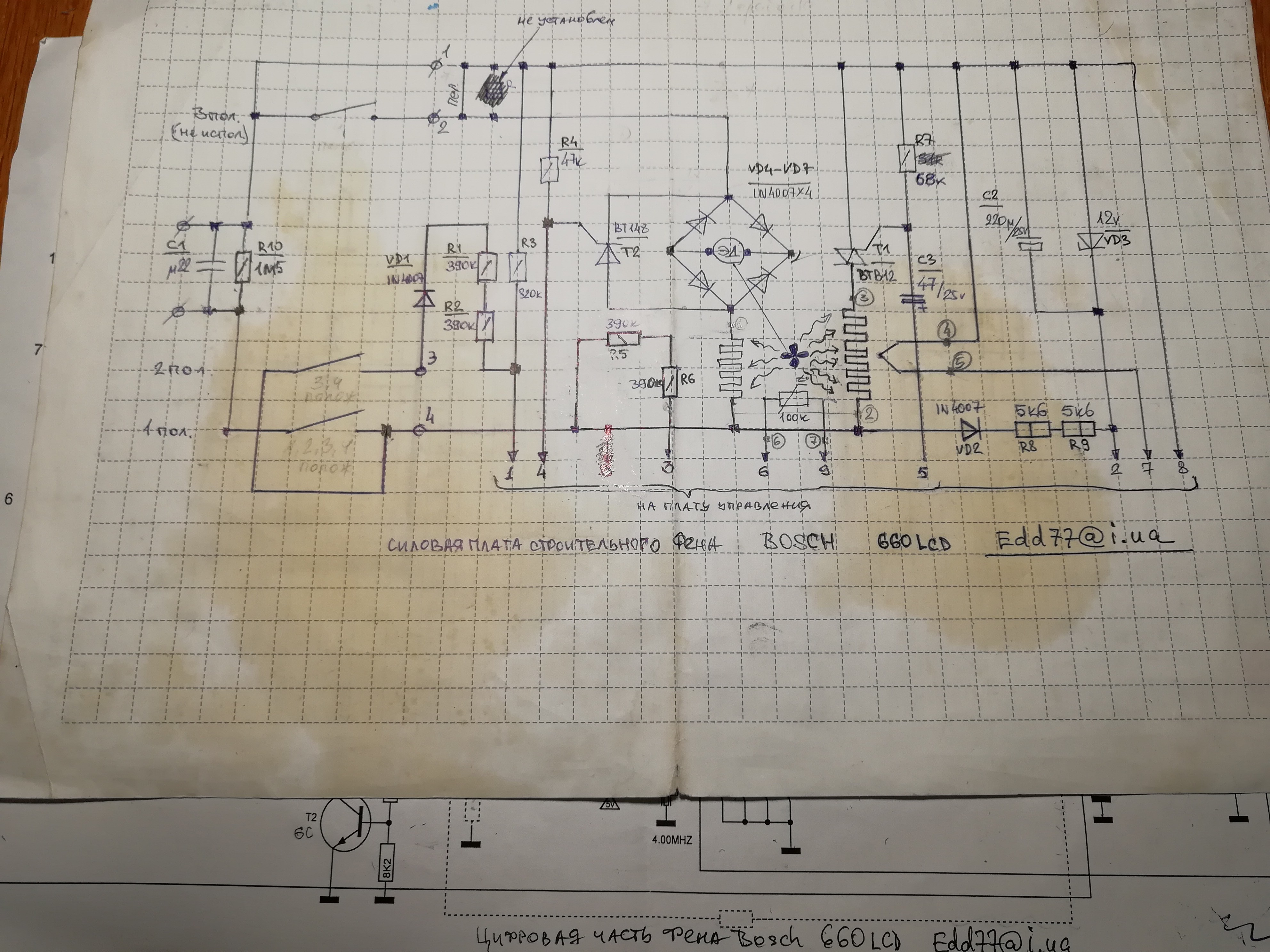

    принципиальную схему вот так вот запросто не нашел. только вот такое:

    1 (2).jpg

  12. Zebra21

    Zebra21 Активный участник

    27.790
    4.425
    Для сабельной какие и где посоветуете полотна взять?

  13. fb03

    fb03 Читатель

    15.710
    7.356
    как раз оправдано, больше и негде ставить. Когда вентилятор работает, в этом месте температура низкая, около комнатной. А если вентилятор остановится при работающем нагревателе, то температура мгновенно поползёт на сотни градусов и термопредохранитель сработает.

    Pashtet нравится это.
  14. alexaudio60

    alexaudio60 Активный участник

    23.644
    3.011
    Ну слава тебе господи. Советы теоретика по ремонту фенов можно закрыть.)

    Похоже тут кто то знает, который проводок кусать первым.)

  15. fb03

    fb03 Читатель

    15.710
    7.356
    @alexaudio60, дяденька, идите стакан опрокиньте уже. Если такой умный, то взял бы и посоветовал или вовсе отремонтировал, вместо пустых абсурдных комментов.

    Brodyaga нравится это.
  16. Tolibanych!!!

    Tolibanych!!! Активный участник

    5.420
    247
    Ребят, прокомментируйте выбор
    Купить Дрель-шуруповерт РЕСАНТА ДА-12-2ЛК в интернет-магазине СИТИЛИНК, цена на Дрель-шуруповерт РЕСАНТА ДА-12-2ЛК (1197502) - Волгоград

    Дрель-шуруповерт РЕСАНТА ДА-12-2ЛК или метабо повермакс, который тут хвалили
    мне для дома.
    Ресанта понравилась что как хотел зарядка сразу в аккум, момент по номиналу выше, форм фактор, емкость те же.

    разница 2000, думал на нее туже болгарку взять или лобзик

  17. hasslich

    hasslich Активный участник

    23.175
    1.975
    кетайцы много чего написать могут.
    там ньютонов 20-25 будет.

    Zebra21 нравится это.
  18. Tolibanych!!!

    Tolibanych!!! Активный участник

    5.420
    247
    Это понятно, потому и написал по номиналу. Так то и метабо ничто не мешает написать что хочешь. Мне просто интересно реально стоит ли переплачивать

  19. hasslich

    hasslich Активный участник

    23.175
    1.975
    Как-бы такой бренд не будет рисковать своей репутацией.
    Если для дома, лишь бы было, раз в год календарь повесить, то пофигу что покупать. Для регулярной работы я бы взял метабо.

  20. Dozer

    Dozer Активный участник

    13.750
    2.681
    для дома за глаза

  21. Tolibanych!!!

    Tolibanych!!! Активный участник

    5.420
    247
    ну я просто в процессе ремонта еще, потому он у меня не залеживается)

  22. Dmit

    Dmit Активный участник

    1.370
    7
    Вот эти брал
    Полотно BOSCH S1131L для сабельной пилы 2 шт. купить по цене 449.0 руб. в ОБИ

    год в относительно нечастом использовании, вторую даже не доставал ещё, норм.

    Почитал отзывы, думаю вот, мож к взять вторым к Metabo......

    Если на известном сайте где все инструменты есть)) спасибы от сбера использовать, цена вообще неплохая получится...

    Zebra21 нравится это.
  23. Tolibanych!!!

    Tolibanych!!! Активный участник

    5.420
    247
    а я заказал метабу. можно было конечно в теже деньги болгарку неплохую вместить, и зарядку отдельную таскать теперь.

    а вот подскажите теперь про лобзик, есть смысл в лазерном маркере? как выбрать лобзик чтобы можно было просто вести по направляющей и пилка не загибалась вкось?

    как таковой, по моему, лазер - баловство

  24. Satanas

    Satanas Активный участник

    22.017
    3.076
    )))
    Извините, а нахрена вам тогда сабелька???? Сабелька это разрушительный инструмент. Порезал своей саблей 5 домов старых.
    Полотна летят только в путь! Выбирать где пилить не приходится. А в старых домах сотни кг гвоздей. Пилить приходится без разбора.
    Кстати пилки по дереву гораздо более стойкие и к гвоздям, чем универсальные или пилки по металлу.
    Покупал всегда только Бош. Пробовал еще какую-то шнягу, так она раз в 10 быстее садится в ноль, зубья просто исчезают. С тех пор ничего другое и не юзаю.

    Это только на лобзиковом станке ровно будет. А так... Чем толще заготовка, тем больше играет полотно, и пофиг коротышка это или длинное полотно. Маркер особо не помогает, если зрение в порядке.

    Zebra21 нравится это.
  25. Dmit

    Dmit Активный участник

    1.370
    7
    Обрезка деревьев.

    Zebra21 нравится это.
  26. Satanas

    Satanas Активный участник

    22.017
    3.076
    Вы еще лобзиком попробуйте))))

  27. Dmit

    Dmit Активный участник

    1.370
    7
    А, сарказм , понятно....:)

    На самом деле аккумуляторной сабелькой очень удобно деревья обрезать.
    Речь идет конечно про ветки которые не берет секатор.

  28. Satanas

    Satanas Активный участник

    22.017
    3.076
    Самый неудачный вариант.
    Тоже подумал так, продав электропилу Макита цепную. При первой же обрезке плюнул, поехал и снова купил цепную пилу, правда чуть поменьше, 35 вместо 45.
    Сабля сама скачет, ибо это далеко не точный инструмент, точность ей не нужна. Да еще ветки входят в резонанс. Обдирает кору вокруг среза и проичие ненужные вещи творит.

  29. Dmit

    Dmit Активный участник

    1.370
    7
    может и так...

    Да, нюансы есть, приноровился вроде...
    гораздо быстрее и легче чем просто пилой...

    Zebra21 нравится это.
  30. Satanas

    Satanas Активный участник

    22.017
    3.076
    Двуручный секатор с выдвижными рукоятками в помощь!
    Куда лучше - поверьте!
    Обычный секатор для мелочи, двуручный для веток до 5-6 см, далее цепная или ручная.
    Первую саблю Макиту продал ни разу не отрезав ничего.
    Пробники не в счет.
    А когда понял для чего она, то ей в этом цены нет! Ломать, кромсать, крушить!

    Возьмите хорошую ручную пилу - убедитесь в обратном))) Или секатор хороший раздвижной, такой, что бы кисть запросто в запястье смог перерезать.
    Меня недавно тока научили немного правильно деревья обрезать. Пока интересно.)))

    Dmit нравится это.
