Небольшой любительский комплект света

Через некоторое время буду делать свет. Не для видео и не для фото, а для неких других целей, неважно, каких, но для видео/фото покатит за милую душу

Если не боишься паяльника, и есть немножко времени в запасе, то существует максимально бюджетное решение, при этом качество света будет сравнимо с лучшими фирменными светильниками. Купи ленточку с высоким индексом цветопередачи из обзора. Цена вопроса в районе тысячи р (. 5 метров ленты дают примерно 10 тысяч люмен, как 800-ваттные галогенки, и по качеству света с ними сравнимые. Потребляемая мощность 100 с чем-то Вт. Радиатор - п-образный алюминиевый профиль не меньше, чем 10x10. У меня, вроде, 12x12. 5 метров профиля в леруа что-то там до 500 р . Режешь на куски, паяешь, термоусаживаешь, крепишь, к примеру, на листы фанеры, покрашенной белой акриловой краской.

Можно лепить на стальной лист (например, от холодильника или стиральной машинки), тогда доп. радиаторы не нужны.

Ленточка ехала чёт там в районе месяца. В моём случае это 6500K 24 вольта на термоскотче 3М. Если нужна ссылка на конкретного продавца, то прямо сейчас дать не могу, это другие люди брали, надо уточнять. А так ищешь по названию из статьи, находится без проблем.

Про блоки питания ничего умного не подскажу, я в них ваще не шарю. Мне мерцание не критично и взял с неким запасом по мощности какой-то 200-ваттный рублей за 800 с чем-то. Итого имеем почти готвоый комплект на 10к люмен примерно за 2500 рублёв. Ну там ещё фанера, краска, термоусадка, крепёж, провода. Пусть ещё 500 р. В любом случае цена просто смешная при понятном качестве и известной яркости по сравнению с тем еле живым котом в мешке, которого предлагают в N раз дороже.

Прикольно и то, что мощные диоды с высоким КПД и правильным световым потоком по цене выходят как в местных магазах тусклое серо-буро-малиновое убожество.

Если нужны стойки, то взять прожекторные. Цена первая попавшаяся - 1300 р
https://volgograd.vseinstrumenti.ru...s-001-stojka-dlya-prozhektoro-v5-metra-13340/



Ну там на таком как раз уровне паяльником и надо владеть. Нарезал, припаял провода, заизолировал. Никаких подводных камней, никакой схемотехники, акромя силовой. Даже те же 24 вольта постоянки, как в машине. Можно, конечно, специальные клеммные колодки вместо пайки, но они стОят просто чугуниевых денег, а выигрыша по времени дадут максимум полчаса в сравнении с пайкой-термоусадкой. Ну фиг с ним, час.

Единственный немного тонкий момент - блок питания. Всё остальное простое и дубовое.

Это только кажется, что там есть сложности. Какие сложности? Ножницы и паяльник. Метки для разрезания на ленте нанесены, плюс с минусом нарисованы, скотч приклеен с завода.

Также несомненными плюсами данного решения являются ремонтопригодность и апгрейдабельность. И автономный вариант сделать - как два пальца.



Софтбокс на панели не нужен, если вопрос только в форме светового потока. Если есть прям вот необходимость иметь ровную светящуюся поверхность (например ради формы бликов), то можно поставить рассеиватель микролинзовый или из молочного стекла, как в светильниках армстронг. И ни в коем случае бока не закрывать!!! Иначе охлаждение пострадает. А вот люмены пострадают в любом случае, причём сильно

Про то, как конкретно эта ленточка относится к диммеру, не в курсе, но "колхозный диммер" делается левой пяткой. Просто на каждый кусок ленты поставить отдельный выключатель

Ссылку на конкретный лот искать неохота, это не с моего логина было куплено

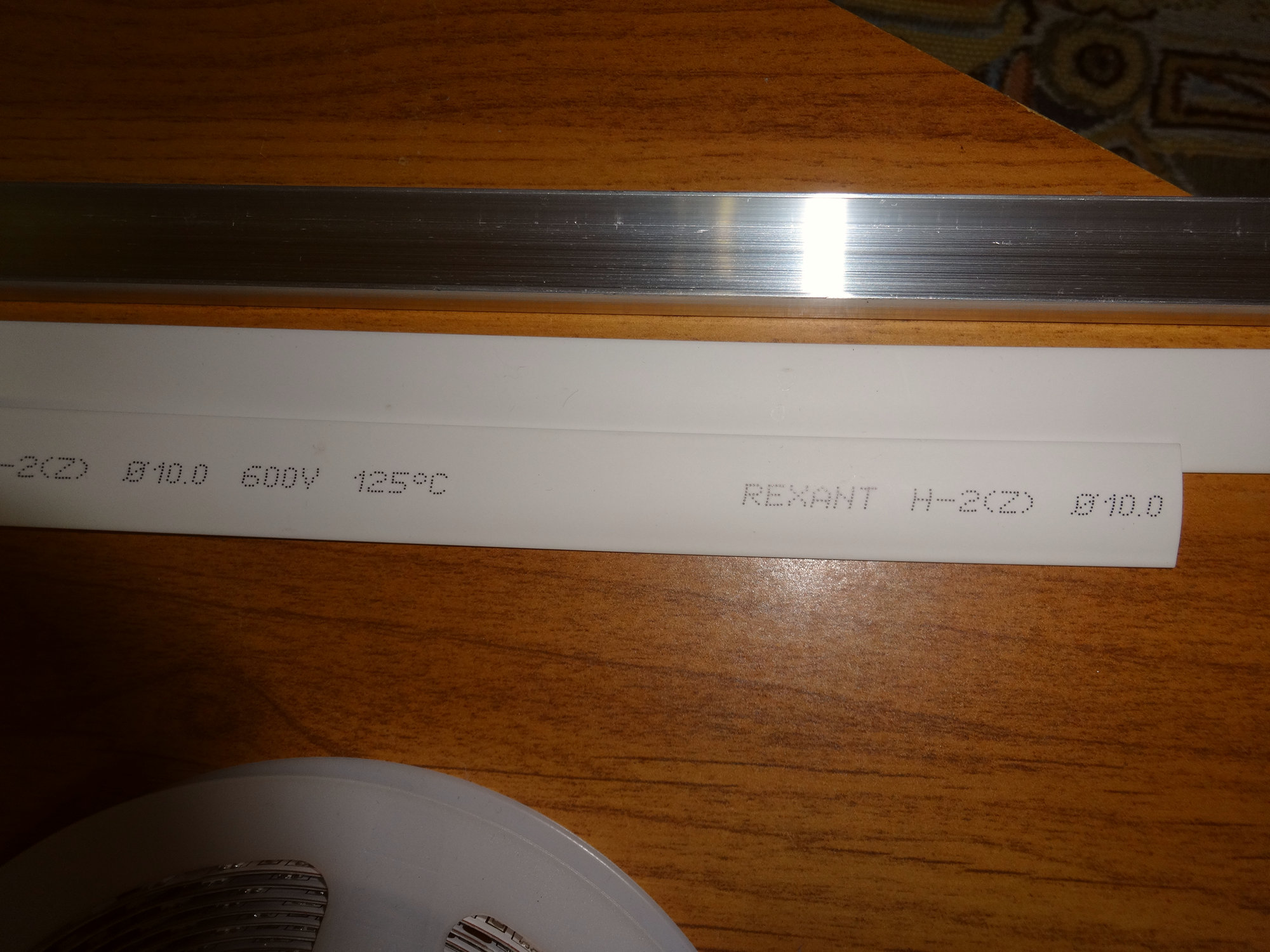

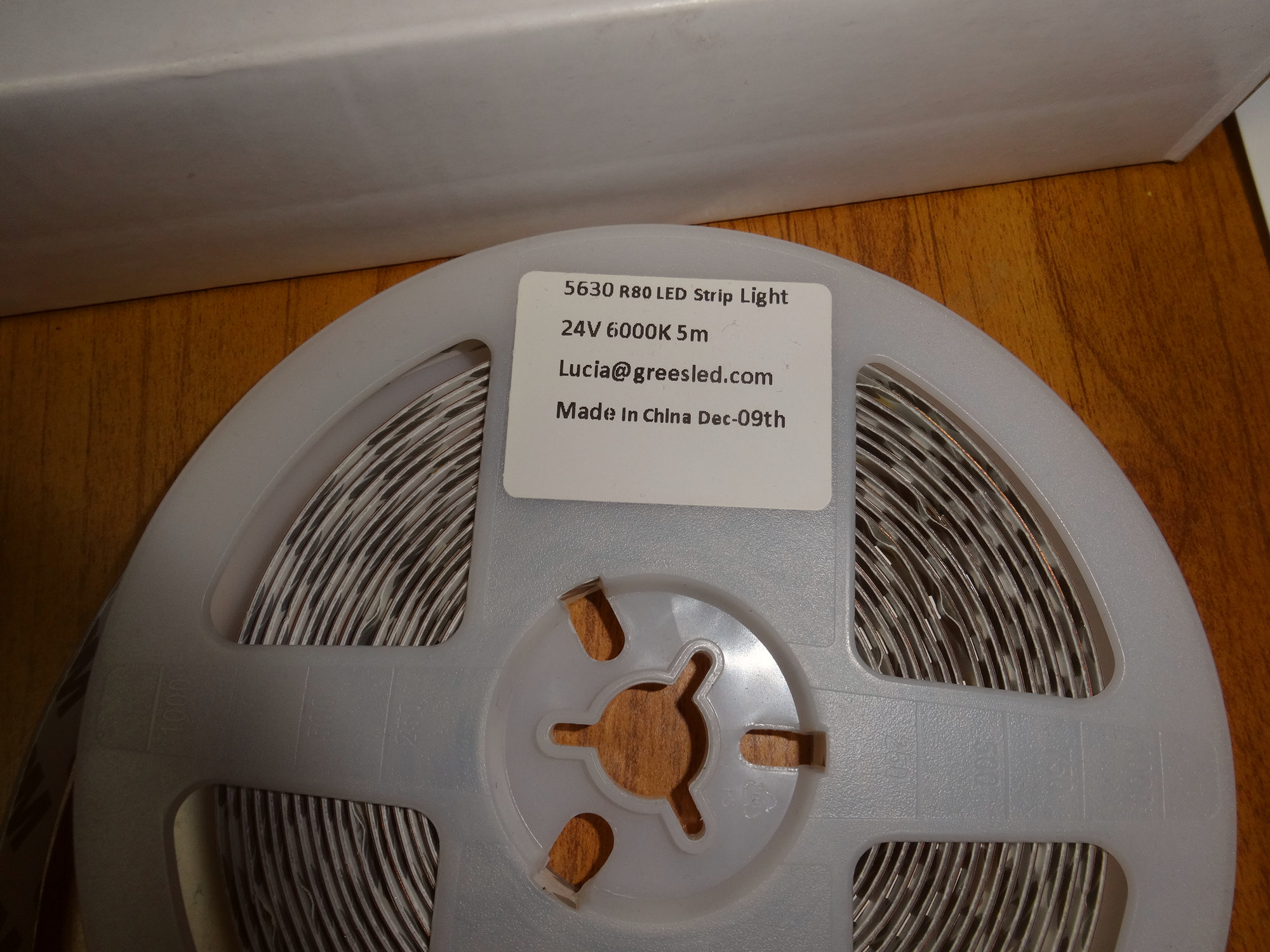

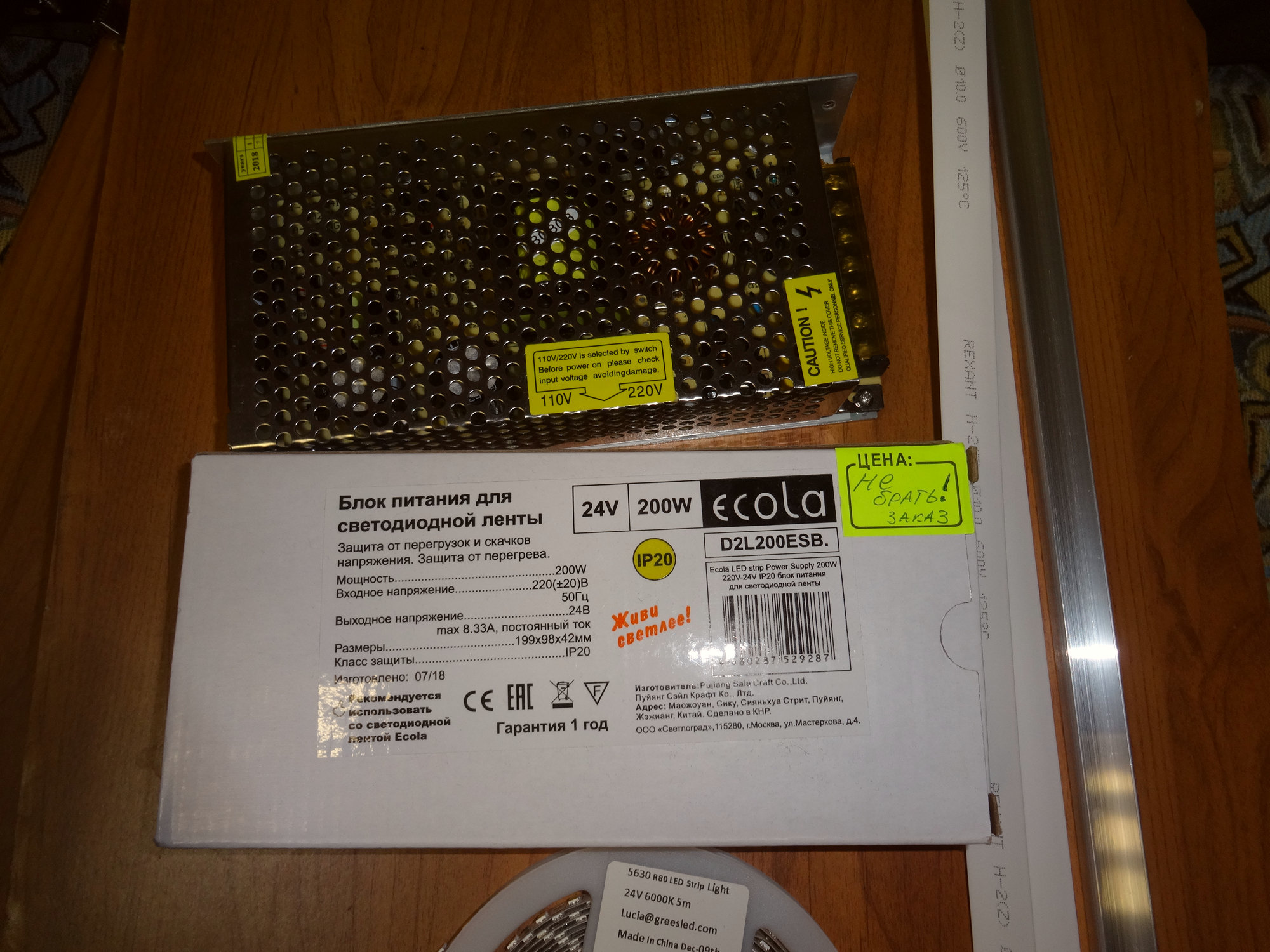

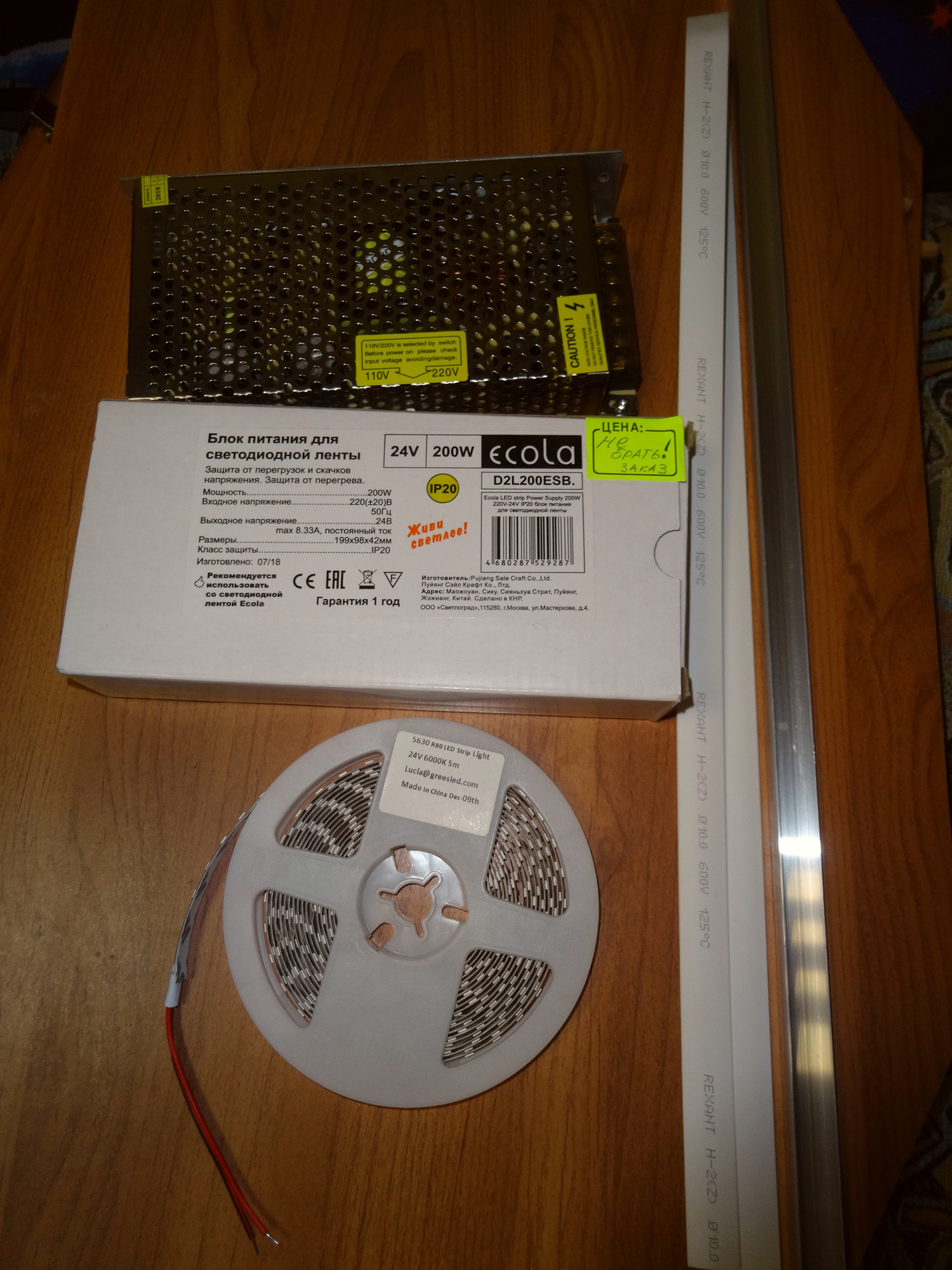

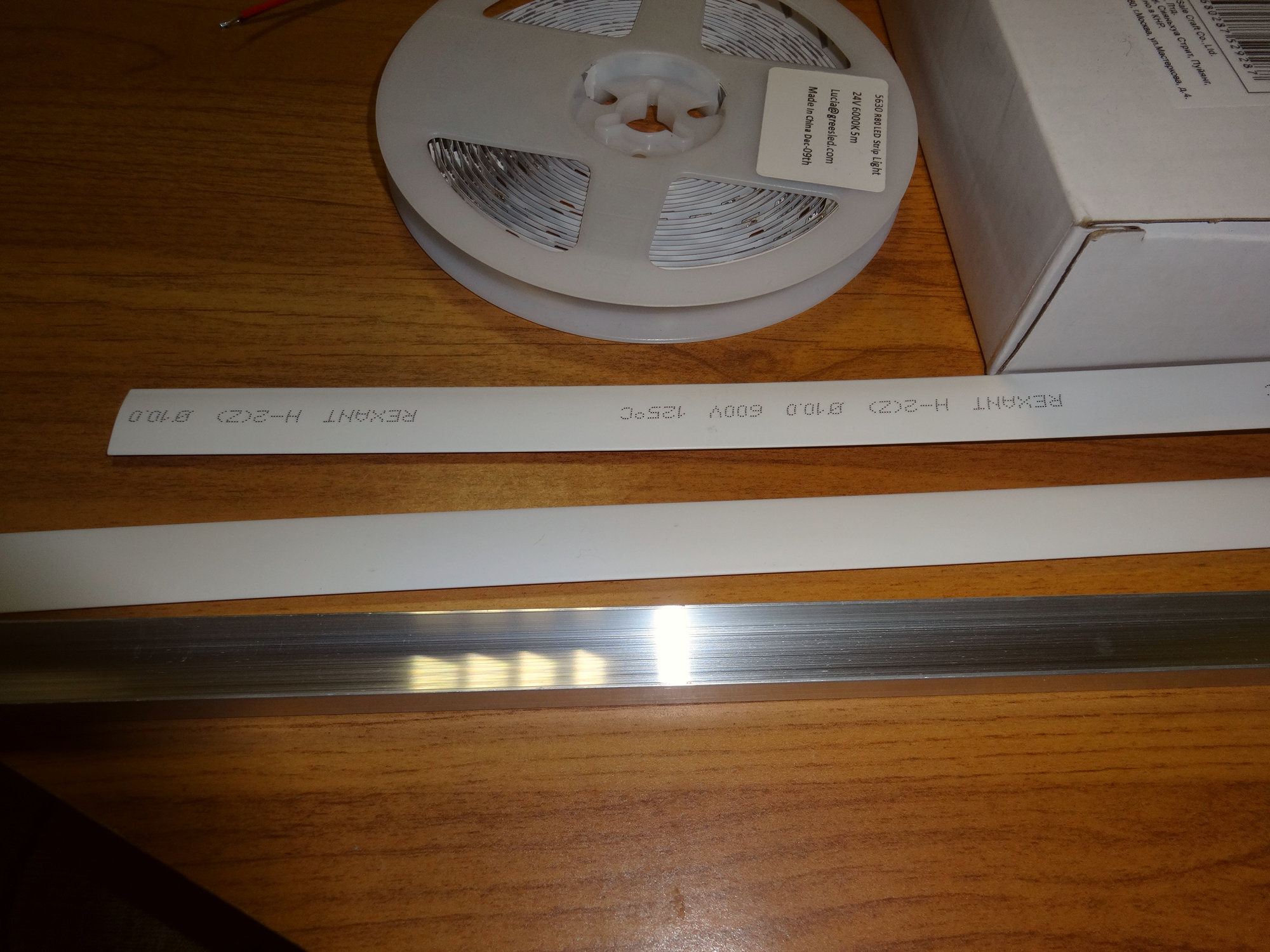

Вот картинки запчастей: ленточка, БП, термоусадка, радиатор. Термоусадка 10 мм, профиль 15+10+10 мм. Площадь радиатора для светодиодов очень грубо оценивается как 7 кв см алюминия на 1 ватт потребляемой мощности. Естесна поверхность радиатора должна быть открыта для конвекции, алюминий не должен быть слишком тонким (фольга и пивная банка не канает), и должен быть обеспечен хороший тепловой контакт ленты и радиатора, то есть, термоклей, термопаста или термоскотч. На моей ленте оказался термоскотч

Блин, забыл заснять обратную сторону ленты со скотчем. Дофоткивать уже не буду

В общем-то, в моём светильнике CRI не критичен, но по стечению обстоятельств у этих диодов среди недорогих оказались наиболее высокими светоотдача на ватт и мощность на погонный метр. Иными словами, светоотдача на вложенный рубль и купленный килограмм железа. А качество спектра уже пошло, так сказать, бонусом

Подключать куски ленты лучше достаточно толстым проводом с обеих сторон, чтоб потери в проводниках были поменьше. Я пока не решил, делать подключение 1,5 или 2,5 кв мм. Полтораху паять легче, а 2,5 даст потери в 4 раза меньше. Вопрос цены, конечно, не стоит, потому что хоть так, хоть так копейки. Посчитать надо. Расчёты не ах какие сложные. Думаю, терять на подключении допустимо до 2% мощности. Навскидку чудится, что 1,5 кв мм для этого хватит. Но хз

В смысле, с обоих концов. Это делается, чтоб минимизировать потери энергии на удалённых от источника питания участках. Не особо критично, если длина куска полметра или меньше, но делается-то для себя, один раз и надолго. В общем, я хз. Так как всё равно буду эту всю шнягу считать и собирать буквально вот на днях, то и отпишусь (если не забуду), какие там потери и всякое такое. В моём случае куски ленты будут от 50 до 70 см. Техзадание не сам пишу, только вношу в него поправки



ХЗ. Насколько помню, когда искал, ссылки из статьи сдохли, пришлось искать по названиям, а то если просто по CRI, так вместо 90% каааааак приедет 9, если не 0,9

Моя ленточка на 24 вольта, но не думаю, что это критично.

Да, вот чо ещё мне рассказали, но сам этот вопрос не изучал, как говорится, за что купил, за то и продаю. Вроде бы, все ленты постоянного тока поддерживают диммирование. Просто есть ленточки на сетевое питание, втыкаются в розетку, так у встроенного преобразователя, конечно, от диммера может башню снести, а ленты, заявленные как работающие от постоянного напряжения, состоят из диодов и резисторов, соответственно, форма и частота питания им, вроде, должна быть по барабану.

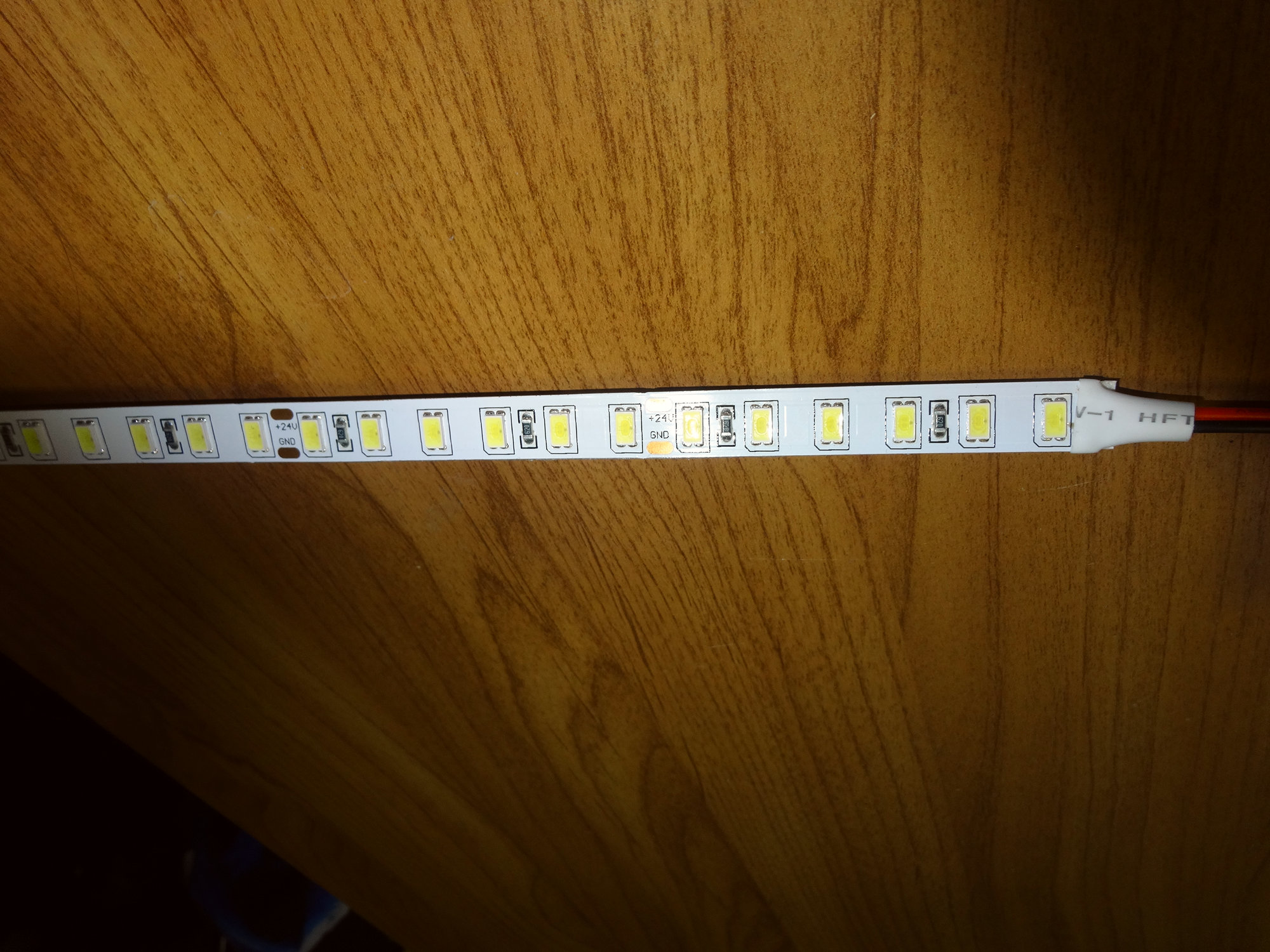

Поглядел на снимок - на моей ленте минимальный кусок состоит из 6 диодов и каких-то двух финтифлюшек. Надо полагать, это и есть ограничительные резисторы. Если так, то через диммер эта ленточка заработает как миленькая.
