Патч-панель для дома (какую купить)

Настенные патч-панели



@Volsan, а вам чего коммутировать то?
Патч нужен, когда назначение розеткам меняешь время от времени. У вас провода приходят,в какой нить маршрутизатор включаются скорее всего. Патч в этой схеме где?



Пока не получается найти пруфы, но где-то слышал, что любое активное оборудование должно подключаться только к розеткам с помощью патчкордов. Розетки могут быть как одинарные, так и в соствае патч панели. Но у нас так естественно никто никогда не делал и не делает. Страшного в этом ничего нет, но действющие сетевики меня поправят.

Иллюстрация, как должно быть *:
[ISP switch] <-- patch cord --> [ patch panel ] ------ last mile ------ [ rj45 socket ] <--- patch cord ---> [ client router ]
patch panel стоит в провайдерском сетевом шкафу в подвале/чердаке/подъезде, rj45 socket в квартире рядом с роутером

Как делают все:
[ISP switch] <------- last mile -----> [ client router ]

* кол-во пассивных разрывов витой пары, отмечено синим, должно быть так же не более како-го то числа, 3 или 4...

ЗЫ
Я у себя в кладовку всю витуху свёл, 10 линий получил ещё на этапе проектирования слаботочки, поэтому сразу был готов к покупке настенного шкафа под потолок с полноценным 19'' рэком, куда и повешу наборную патч панель, чисто для удобства, так как уже вижу несколько вариантов конфигурации домашней сети



А можно подробнее? Я даже не представляю, откуда в доме столько витухи, но очень интересно, без шуток.
У меня всего два кабеля, оба от компьютеров, воткнуты в роутер, и вроде бы мне больше и не надо, вот и интересно, что еще можно подключить дома по витухе



А зачем столько патчей?
Тут по идее надо начинать с L2 свитча. Куда оно все коммутируется? Домашний роутер обычно имеет 4 порта.
Клиенты не могут в WiFi?



Ну вот у меня щас шесть телевизоров и три стационарных компа нужно подключить к роутеру и в перспективе камеры наблюдения



это чисто для удобства монтажа и коммутации при изменении состава оборудования или его модернизации. Воткнёте Вы кабель сразу в оборудование или через панель, роли не играет. По мне так наоборот, лишние контакты, а значит возможность окисления и затухания или вообще отвал.
Да, красиво, удобно коммутировать, но технически ничем не обусловлено



А нафига?

А вот это занятно. Надо будет посмотреть модели с подключением по лан. А то я только беспроводные и с видеокабелем (или как он там правильно зовётся) знаю



нафига шесть или нафига подключить?



счас много камер IP

ну по вайфай невсегда надёжные + питалово им надо, а видео вообще старьё !



@andrusha, нафига шесть. А то может и мне надо, а у меня ни одного



вложение капитала например



@Kopi Luwak, семья большая



это не фактор покупки 6 телеков
Но конечно удобно



@Deceiver, это ты детям попробуй обоснуй что у каждого не будет свой телек и комп



Как раз таки обусловлено, я не зря написал про пассивный разрыв витой пары, на относительно больших расстояниях "расшивка" витой пары на keystone модуле может ухудшать помехозащищённость для cat5e и cat6, особенно если в нескольких местах на одной линии есть кроссы. Но для бытовых условий это не имеет особого значения из-за малых расстояний.

Не очень вифи люблю, только в крайних случаях, типа макбуков всяких гламурных.
Состав медных линий в кладовку:
1 ТВ на кухне
2 ТВ в комнате
3 АВ ресивер под ТВ в комнате
4 PS4 или что-то подобное под ТВ в комнате
5 системник у рабочего стола
6 док станция для ноута на рабочем столе
7 линия на лоджию на будущее (сервачёк или LTE модем резервный или IP камера на парковку, а может свич и всё вместе )
8 линия в эл. щиток в прихожей для вифи точки доступа (да, у меня mikrotik уже куплен, отдельно роутер, отдельно точка доступа )
9 заложил линию в эл. щиток в прихожей под возможные потроха для modbus терминалов или ещё какой требухи для "умного" дома, мало-ли моча вдарит в голову, возьмусь играться с этим делом
10 аплинк в роутер из эл. щитка



У меня 21 активный линк проводной в квартире и то патч-панель посчитал ненужным делом. Вся эта грядка спрятана от глаз в отдельной "кладовке" и легко коммутируется прямо в коммутатор.

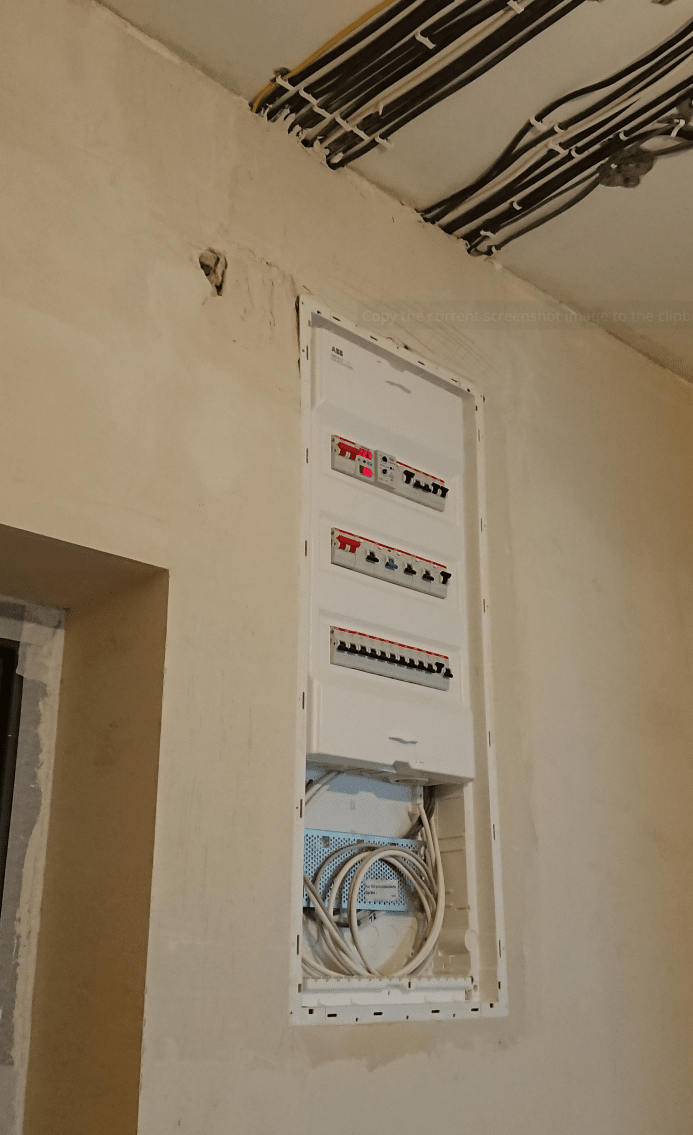

Собсна сам эл. щиток, в котором будет жить точка доступа, идёт с радиопрозрачной дверцей (пластиковая вставка). Место удобное, так как захватывает все помещения практически в прямой видимости.



мда, я древность. у людей вон уже 10 кабелей, 21 кабель, шесть телеков.
пойду подмету песок и почитаю бумажную книжку



Вполне возможно - это так и есть. Но живём один раз так сказать, хочется хоть разок поиграться с этим и забыть



у меня 12 отходящих линий витой пары от коммутатора, всё спрятано, всё красиво, но я манал тех, кто ставит ДОМА патч-панель. Попробуйте хотябы мастурбацию или кальян на грейпфруте и такой дичью не занимайтесь

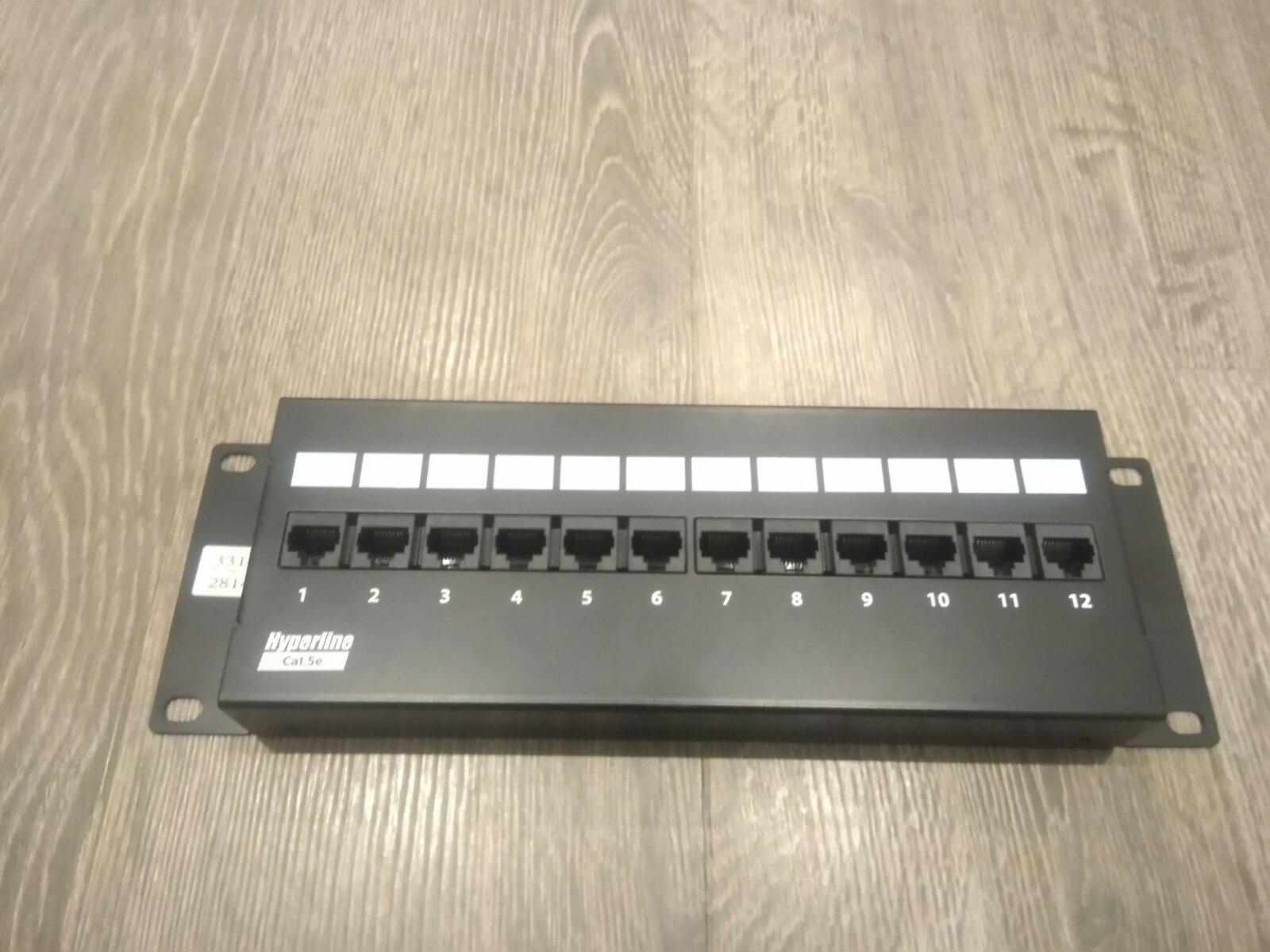

Себе брал такую. Не стал ставить, т.к. расчитывал на одно, получилось по другому. Всего 4 шнурка получилось. Почти новая (серьезно), после покупки расшил только один порт чисто ради интереса. Лежит в упаковке.

Я рассчитывал, что будет около 10 хвостов. Вот если бы реально столько сделал, панель поставил бы. Собственно под это и покупалось. Эстетично. И вобще никаких напрягов с ней.
зы. а кальян - вредно



Простите, а сколько комнат в вашей квартире или доме?



Патчпанель дома вреднее , она ведёт к безалкогольной водке и резиновым женщинам )

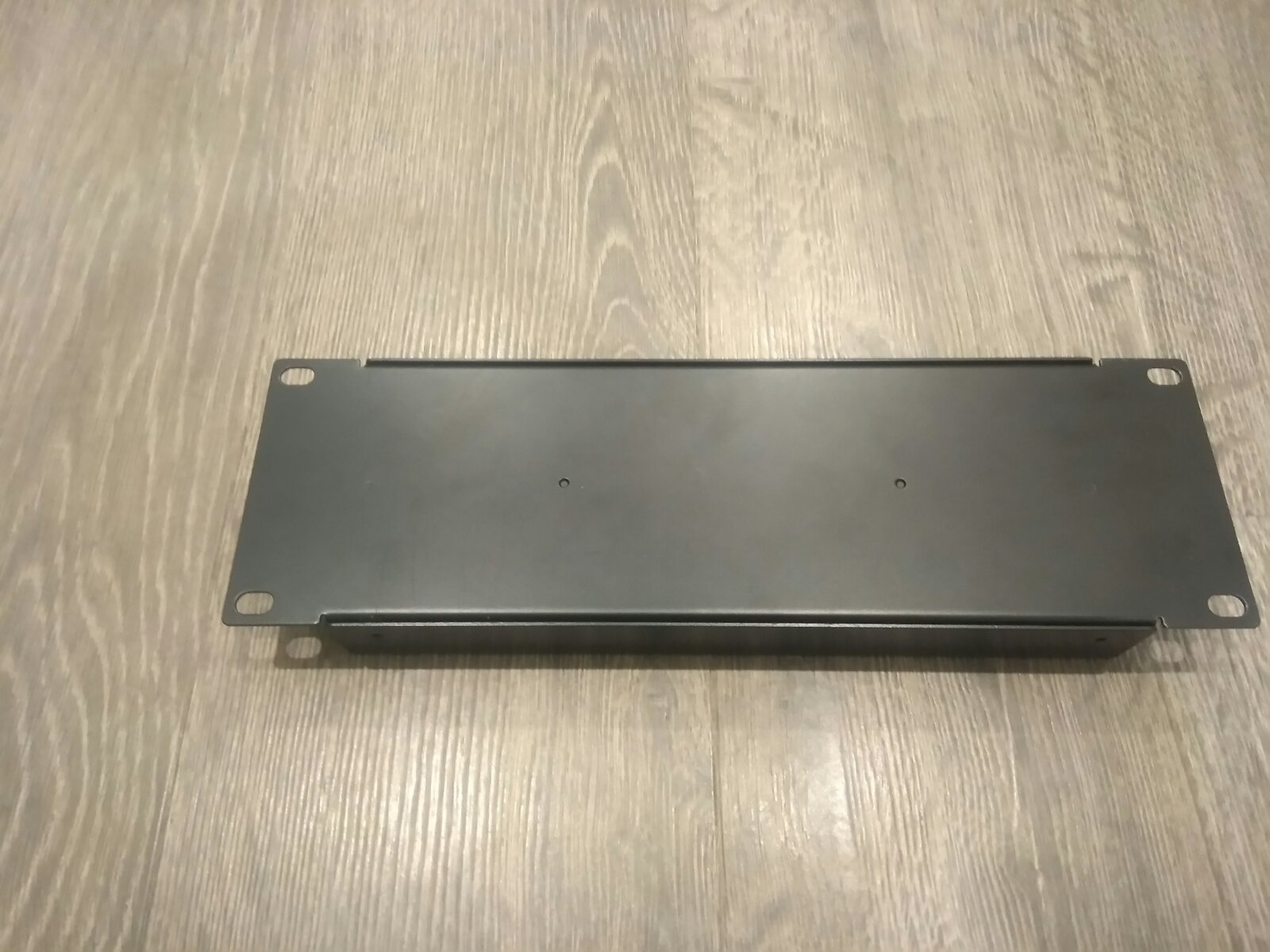

@Dimboss, похоже, под 10'' рэк крепёж. Я такой конфиг рассматривал, с соотв. шкафом, но решил не экономить подпотолочное пространоство кладовки, так как стОят 10-е шкафы примерно также как и полноразмерные, плюс комплектухи сильно меньше ассортимент и тяжелее достать что есть и в целом есть опыт с такими объёмами шкафов - неудобно, ИБП не поставить, NAS большой не втиснуть, провода замучаешся укладывать, охлаждение хуже и так далее...



@Дмитрий Н, Патчпанель в вашем случае - это просто вопрос красоты. Если у вас будет некий 19" шкаф или настенный кронштейн, можете туда за уши прикрепить свич и прямо в него воткнуть обжатые кабели, пропустив их, например через горизонтальный органайзер.
Вы молодец, что проложили много витухи. Я сам в каждую комнату прокладывал 2-3 штуки, но с нынешними скоростями вифи конечно уже не так актуально как лет 5 назад. Тот шкаф что у вас АББ, у него бывает задняя стенка перфорированная из металла. Можно всякое оборудование типа свичей и точек, роутера крепить прям к ней.



Я хотел чисто на стену рядом с роутером и сбоку подвод кабеля. Но вы там реально прям серверную строите

Даже не знаю что и ответить после такого...

что лучше и менее вредно



Фантомные боли... Но на самом деле в шкафу будет сначала только ИБП, NAS Synology однодисковый и маршрутизатор + блок розеток + патч панель. Возможно в будущем максисмум ещё встанет серверок не рековый в маленьком корпусе для всяких экспериментов. Хочется это всё в одном месте собрать и чтобы аппаратуре дышалось посвободнее и желательно без активного охлаждения, но это под вопросом.

Не только. Без неё не решить, например, такую задачку - поставить временный wifi роутер нарабочем столе, где сдвоенная розетка, до которого надо кинуть две линии, одна из которых - аплинк провайдера, вторая уйдёт обратно к панели на доп. неуправляемый свич. С пассивным кроссом можно всякую дичь конфигурировать, без использования проходных rj45 муфт и прочей времянки.

Эфир может быть забит в МКД, даже 5ГГц, хотя с ним проще, соседские затухают сильнее и меньше доходит помех.

У меня комбинированный щиток, как раз есть эта пластина, но там места оказалось мало по высоте, практически любой роутер с внешними антеннами туда не лезет . Для этих целей подошла бы соседняя модель с 24 модулями, там половина щитка под слаботочку. Теперь я уже врядли буду брать комбинированные, ни рыба ни мясо, лучше два отдельных щитка рядом, каждый под свои цели. В этой квартире просто один из провайдеров оптику может предложить, медиаконвертер как раз можно положить в нишу, на это и был основной расчёт.



три детские две спальни и гостиная.... и это не мой дом, мой скромнее раза в два
