Какие конденсаторы нужны для 4.5 кВт двигателя

Тема в разделе "Технический", создана пользователем NeonKIR, 02.09.22.

  1. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    Хочу переделать 4.5 кВт 380в двигатель на 220в. Кто делал, подскажите какие нужны кондеры.

    В нете калькулятор выдаёт 250 рабочий и 600 пусковой. Но не понятно какое КПД двигателя ставить в расчёты

    _Michael нравится это.
  2. Deceiver

    Deceiver Активный участник

    21.930
    6.226
    КПД двигателя, (в среднем 75-95%)
    Опять же, какое соединение обмоток в двигателе, звезда/треугольник ?
    Пуск сразу тяжёлый или облегчённый ?

  3. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Там , вроде как не КПД в формуле , а косинус фи. который, как правило, в диапазоне от 0,65 до 0,8. А, да, посмотрел одну из предлагаемых формул. Действительно - КПД тоже присутствует.
    Думается, КПД следует брать по-минимуму, т.е. 75% особо если подключаемый движок уже уставший.

    Последнее редактирование: 02.09.22
  4. alexaudio60

    alexaudio60 Активный участник

    23.108
    2.862
    Цена за такой набор кондеров приятно удивит.

  5. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    Треугольник конечно. Хочу сделать потом ресивер для сброса давления, что бы движок пускался легче, без нагрузки.

    Ну если верить калькулятору, то 250 рабочие и 600 пусковые для 4.5вкт хватит?

    PS. Не сказал. Движок будет на компрессоре

    Движок свежий.

    3 р вроде выходят. Дорого будет делать автоматику. Рву самое дороге из этого

  6. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Значит пусковая нагрузка приличная. А автомат давления стоит? Если да, то как планируете подключать пусковой конденсатор? Как минимум реле времени потребуется.

    Функцию такого ресивера, как правило выполняет змеевик между выходом компрессора и основным рессивером. В этом змеевике охлаждается закачиваемый воздух, потому как на выходе компрессора его температура бывает и в семьдесят градусов.

    А вариант с трехфазным инвертором не рассматриваете?
    [​IMG]

    Обойдется в 5.5 тысяч. запитывается от однофазной 220 V выдает три фазы 380V мощность 4кВА.

    Pashtet и Plus нравится это.
  7. Deceiver

    Deceiver Активный участник

    21.930
    6.226
    да ладно, простая кнопка на три контакта с одним не фиксируемым контактом. Нажал, подержал пару сек, отпустил, контакт отключил пусковой кондёр. Или там автоматический пуск ? Ну тогда да, простейшее реле времени

  8. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    пока только надо запустить двиг. автомат и реле поставлю в дальнейшем

    думал, но там цена была вроде за 10+

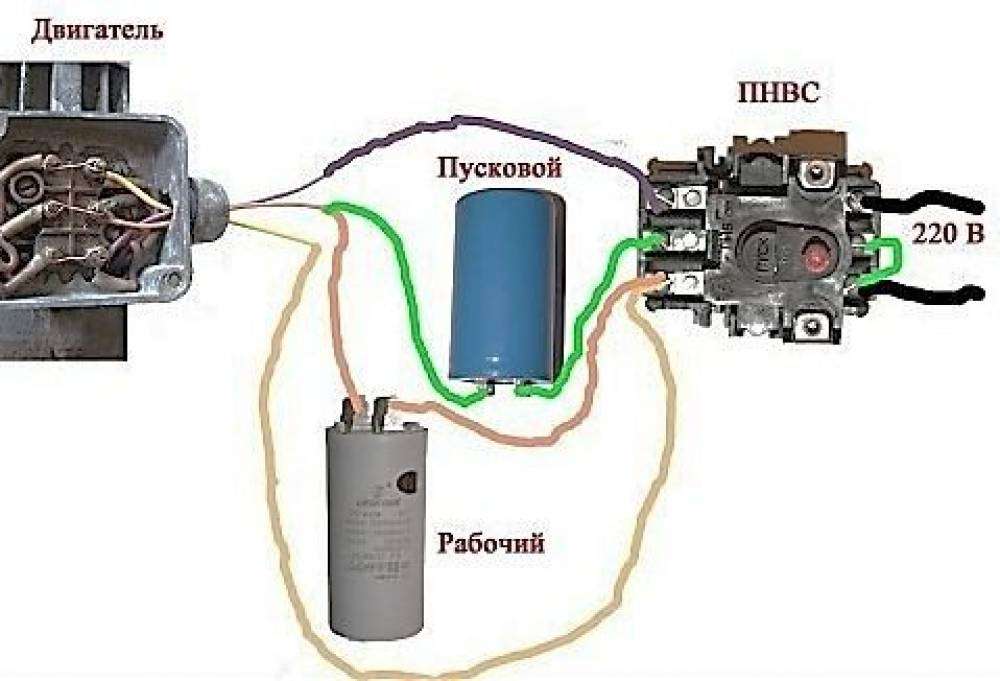

    вообще вот так планирую


  9. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Это понятно, что кнопкой, но, как правило, у компрессоров стоит датчик давления воздуха, который включает-выключает компрессор. Не набегаешься на каждый пуск.

    Тот, что на картинке - 5340 руб+68 пересылка. Но он на 4 кВА. Следующий на 7.5 кВА но уже за 8.5 тысяч.

  10. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    Думаю с кондерами будет надёжнее. Но потеряется мощность движка вроде читал...

  11. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Это да. С четвертью мощности точно распрощаетесь и то, если точно угадаете с емкостью конденсаторов. Кстати, точность подбора конденсаторов проверяется измерением силы тока, идущего на обмотки. Они должны быть равными. Недостаток емкости сказывается на увеличении тока в запитывемой через них обмотки и наоборот.

    NeonKIR нравится это.
  12. xoxot07

    xoxot07 Активный участник

    9.866
    822
    не будет.

    теряется, и ещё как.
    для полного счастья надо бы еще пусковой ток рассчитать, а то выйдет так что сеть будет до такой степени проседать что для запуска вручную пинать вал мотора придется.

    NeonKIR нравится это.
  13. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    в этом и был вопрос темы

  14. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Рассчитать на онлайн-калькуляторе уже знакомому автору темы. Замерив токи на обмотках, сделать корректировку. Как-то так.

    NeonKIR нравится это.
  15. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    заказал пусковые по 350. рабочие 250. буду пробовать

  16. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    кондеры пришли. собрал всё, движок запускается без нагрузки легко и работает ровно. вешаю ремни, ииииии нихера... ещё и автоматы вырубает в гараже...

    шо делать ? заказать ещё кондей на 350 мкф и пробовать запускать ?

  17. _Michael

    _Michael Активный участник

    1.840
    101
    Ооо, коллега. Аналогичная задача.

    Только двигатель хз на сколько кВт.

    А где заказывал кондёры? На алишке?

  18. alexaudio60

    alexaudio60 Активный участник

    23.108
    2.862
    Пусковые надеюсь через кнопку подключил?

  19. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    А токи по фазам не замерял? Вслепую что-ли корректировку ёмкости конденсаторов делать будешь? До скончания века так не подберёшь!

    Да, а на треугольник движок всё правильно переключил?

  20. alexaudio60

    alexaudio60 Активный участник

    23.108
    2.862
    Плохой и опасный совет человеку который в электрике ни бум-бум.

    NeonKIR нравится это.
  21. lange

    lange Активный участник

    11.410
    628
    еще бы, там небось ток при нагружении под 60А

    NeonKIR нравится это.
  22. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    на валдбирес

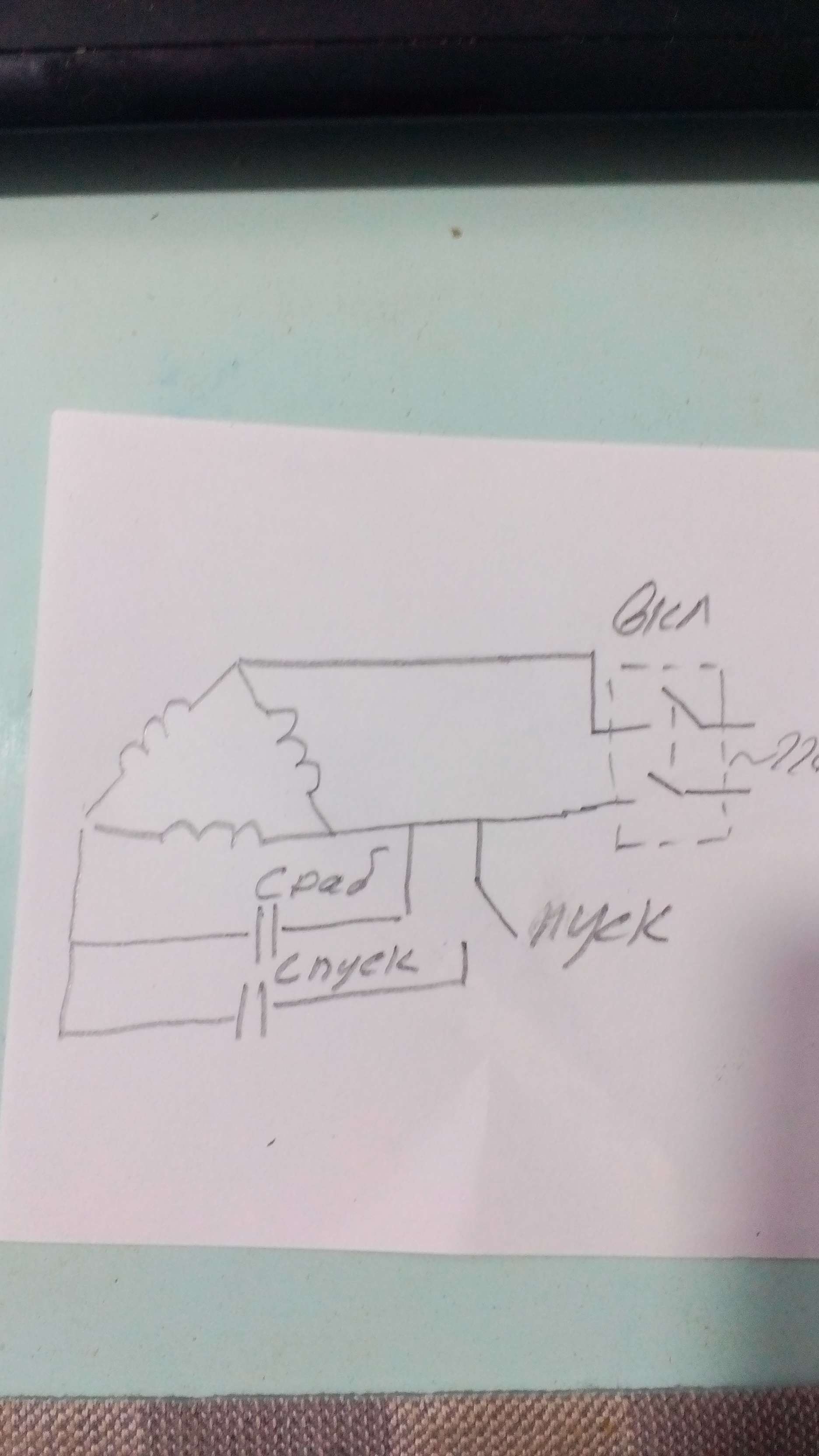

    вот так

    [​IMG]
    [​IMG]

    автоматы менять или гараж ? ))


    Вложения:

    Последнее редактирование: 21.09.22
    _Michael нравится это.
  23. Deceiver

    Deceiver Активный участник

    21.930
    6.226
    @NeonKIR, ты бы хоть свою схему подключения нарисовал. Не то что в инете, а именно как у тебя подключено. Вслепую какие советы давать ...

  24. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    схема выше. без нагрузки всё хорошо, но стоит ремни повесить, сразу такая история нехорошая...

  25. alexaudio60

    alexaudio60 Активный участник

    23.108
    2.862
    И вообще, куда столько дури 4.5.
    Я в 90тых полторашкой покрасил два ваза полностью раздетых.

  26. NeonKIR

    NeonKIR Активный участник

    15.534
    471
    СО- другой и не раскрутит

    хм что вспомнил. когда разряжал конденсаторы, рабочие щелкали, а пусковые тишина. как проверить на работоспособность их ?

  27. lange

    lange Активный участник

    11.410
    628
    Гм..
    Ну у меня СО-7б как раз
    И простаивает с тех пор как 3-х фаз лишился.
    Но у него вроде штатно то ли 3,5, то ли 3,7(щас уже подзабыл

    NeonKIR нравится это.
  28. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Просто подсчитать разделив мощность на напряжение и умножить на косинус фи. Грубо получается 11 А. С учетом пускового тока автомат нужен в два раза мощнее.

    У меня на 2.2 кВА стоял. Кажется на 1320 оборотов и ничё, машины красил. Но без всяких извращений был подключен к трёхфазной сети.

    NeonKIR нравится это.
  29. lange

    lange Активный участник

    11.410
    628
    Я эту свою семерку запускал от 220 на том что было в наличии - 140 микрофарад.
    Сам конечно крутиться он не захотел - снимал один из ремней и запускал вручную, наматывая на шкив шнур-шморгалку
    Тоже так покрасил тогда пару машин, хоть и зАморочно было так каждый раз вымудряться при запуске. ..
    Автоматов нынешних тогда не было еще - пришлось жучка в пробки заряжать..

    СО-шка на полной мощности для покраски избыточна, да.
    Если реле давления нету - только и успевает через сбросник воздух сбрасывать.
    Вполне можно ей поменьше оборотов дать для гаражных целей имхо..

    Последнее редактирование: 21.09.22
  30. дядя Aleks

    дядя Aleks Активный участник

    639
    148
    Пусковой включен неправильно. Он постоянно запараллелен с рабочим конденсатором. Пусковой запитывается да, параллельно рабочему, но через кнопку, которую нажимаешь на несколько секунд.


    Не, нормально, пока по поверхностям идешь. Это когда проемы дверей и всякую мелочь красишь, то начинает клапан дристать.

    Последнее редактирование: 21.09.22
