Ремонт усилителя Technics su-V6X

Могу сказать, что что менять надо дохлые. А на звук подбор пары или замена на аналоги не повлияет никак.
При первичной диагностике биполярные транзисторы прозваниваются элементарно омметром (на пробой/обрыв), но нужно знать, как. При этом есть варианты прозвонки — без отпайки и с отпайкой —в смысле оценки результатов измерений.
А вылететь могут не только конечные, но и предоконечные транзисторы. При этом тупая замена оконечных может привести к вылету только что замененных новых сразу после включения.



В первом приближении, база-эмиттер и база-коллектор должны звониться только в одном направлении. Примерно килоом — если у твоего омметра 2,5 В на разомкнутых щупах! (дешевый мультиметр с ручным переключением пределов измерения самое то, а у более продвинутых надо использовать режим прозвонки диодов, и надо учитывать, там цифры раза в два меньше).

Если сначала рывок вниз, а потом сопротивление растет — значит, в схеме заряжаются конденсаторы большой емкости. Надо подождать, пока устаканится. Коллектор-эмиттер не должны вообще прозваниваться на пределе 2000 Ом. Но могут влиять внешние цепи, это надо иметь в виду. Это первые, самые приблизительные тесты для экспресс-анализа.

Если в обе стороны звонится в несколько ом — вероятен тепловой пробой транзистора. Если доли ом — почти наверняка электрический пробой.
Но нужно понимать, что внешние (по отношению к транзистору) цепи могут вносить искажения.
Без отпайки можно диагностировать откровенный пробой или откровенный обрыв переходов транзистора.

Такими приемами можно «поймать» только откровенные дефекты, и то не 100% гарантии — следом отпаиваешь и повторяешь прозвонку транзистора.
Часто оказывается не то, что ты на опыте предположил — и вроде бы убедился — а отпаял, потыкал транзистор — а вот вовсе даже нет. И надо копать глубже.

Мастера не просто так свой хлеб едят. Диагностика бывает не просто сложной, а очень сложной. Это больше искусство. чем наука.

Обрыв — когда заметно более 2 килоом в прямом направлении (для транзистора npn плюс омметра на базе, для pnp минус). Так не должно быть никогда.
Пробой — когда на переходе (база-эмиттер или база-коллектор) несколько ом в обе стороны. А особенно, когда доли ома. В усилке звуковой частоты, где нет катушек индуктивности, такого не бывает в норме. Но запросто может быть в импульсных источниках питания — нужно понимать схемотехнику того, что пытаешься чинить.

Мастера на просто так свой хлеб едят — диагностика то и дело оказывается не просто сложной, а очень сложной.

Грубо говоря, в сложной электронной схеме всё на всё влияет. В разной степени, но влияет, и вырулить в этой обширной неопределенности — и есть мастерство ремонтника. Основанное на глубоких знаниях схемотехники, опыта множества случаев на практике, умения рассуждать и делать выводы. Больше искусство, чем наука.

Примерно так же работает врач, когда ставит диагноз. Впрочем, ремонтнику электроники проще — он чаще всего может поставить эксперимент, отпаять чего-нибудь и померить.

Кстати, инженерам-разработчикам знание схемотехники не помогает — они, как правило, закапываются и тонут в сотнях предположений, не понимая вероятностей возникновения того или иного дефекта.

А бывают еще эффекты от диэлектрической абсорбции — тоже надо учитывать.

@alexaudio60 может подтвердить.

Да, а бывает еще такое лядство — под напряжением 1-3 вольта (от измерительного прибора) участок схемы звонится, вроде бы, нормально, а под рабочим напряжением деталька «плывет». Я так однажды долго трахался с поплывшим резистором — копеечная деталь! А попробуй вылови, что это он, из нескольких сотен других.

Либо «подкинуть» заведомо исправную деталь. Но тут надо действовать осторожно — нередко бывают случаи, что этот конкретный мощный транзистор вылетел из-за неисправности в соседнем участке схемы, и тупая замена приведет к тому, что новый тут же вылетит точно так же.



@BIOSTAR, Сравнивай показания прибора при проверке левого оконечника с показаниями правого У меня есть подозрение,что неисправность может быть и в блоке питания Поэтому не помешает замер напряжения питания на оконечниках Твоя информация о
" левый канал играет очень тихо и только высокие частоты" намекает на это При пробое выходных транзисторов - на выходе тишина!



Верное решение, когда нет опыта в этом деле лучше не лезть Вот медики могут ошибиться в диагнозе, а организм сам может справиться с легкой болезнью, а здесь такое не пройдет - нужен точный диагноз Как говориться - время не лечит!



@BIOSTAR, Получается оконечный усилитель нормальный, если бы сделал замеры сравнил левый и правый каналы, то сделал бы такой диагноз. А плохой контакт на входе оконечника определил бы если с выхода предварительного усилителя через конденсатор подал сигнал на вход оконечника (так в первую очередь проверяют усилитель если показания напряжения в норме)
Поздравляю тебя!

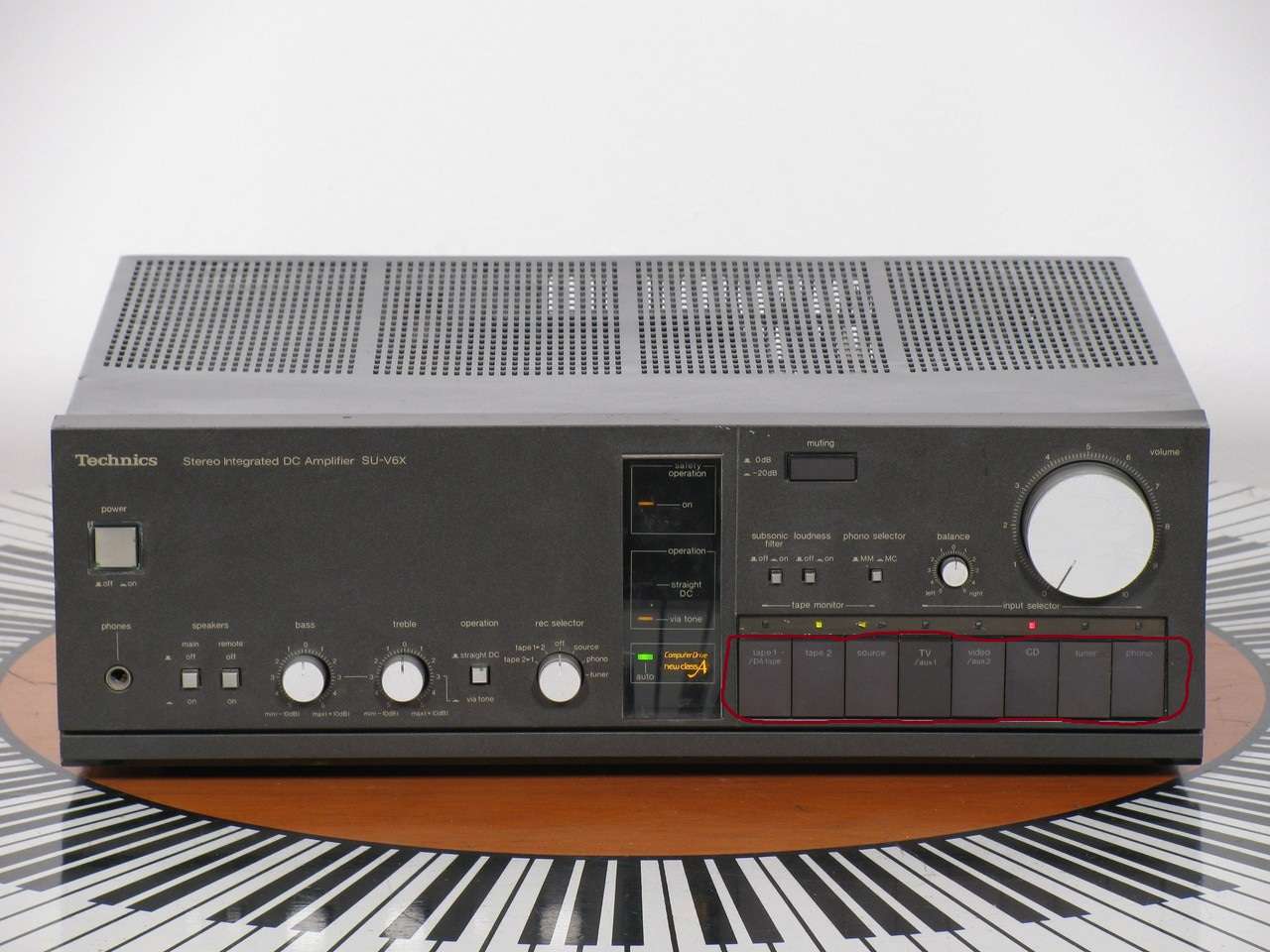

@z52, судя по фотке, он путает разъемы с кнопками. А ты ему такие сложности — оконечник, предварительный, конденсатор...



@BIOSTAR, милок, я-то как раз знаю.



Это я не посмотрел на ник вопрошающего. Каюсь, этому дэ биллу метать бисер не стоило.
Надо бы повнимательннее, биосрат застар весь форум.
