Диммер Legrand ремонт

Тема в разделе "Технический", создана пользователем flaer25, 05.01.23.

  1. flaer25

    flaer25 Активный участник

    6.580
    301

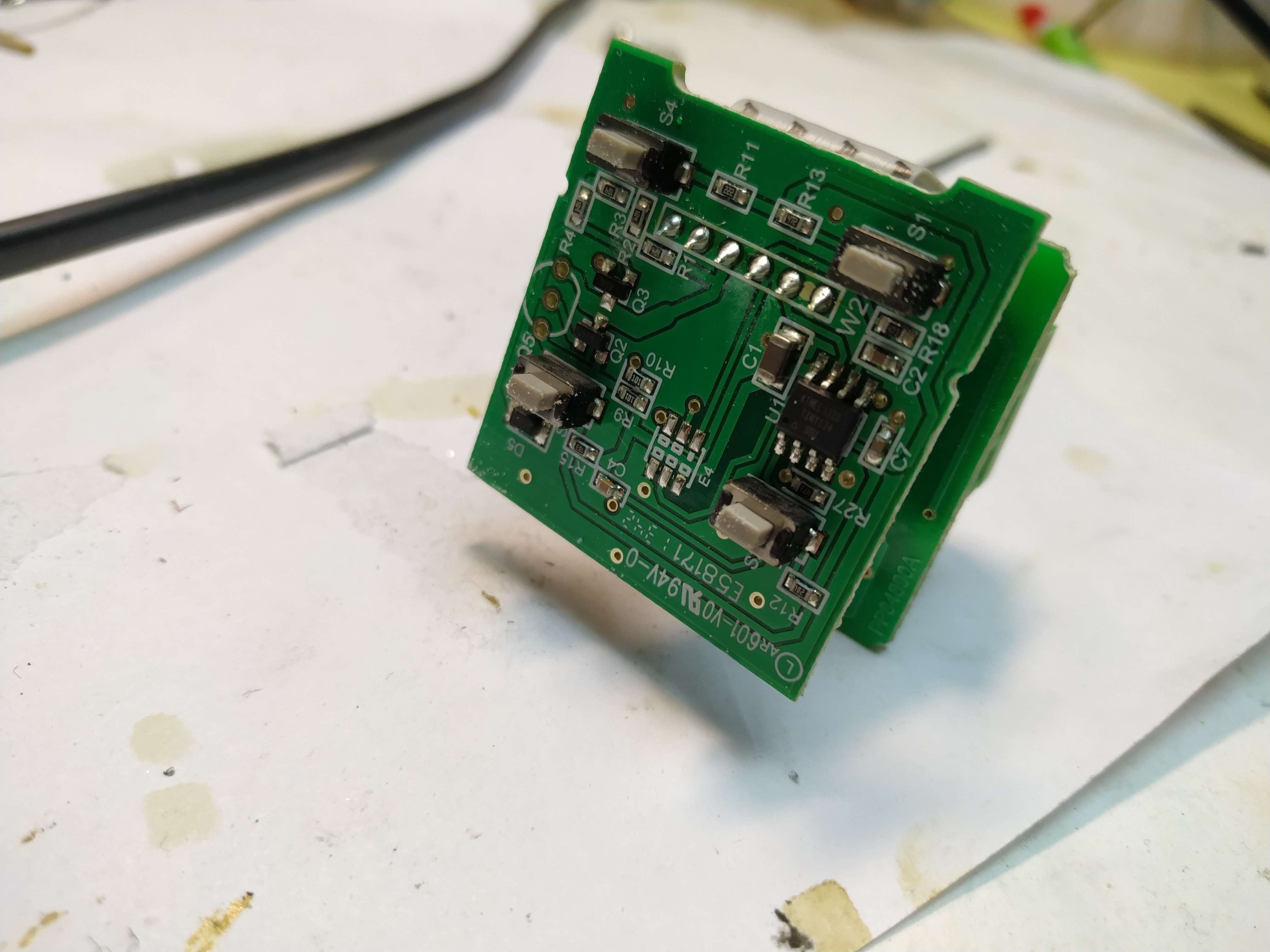

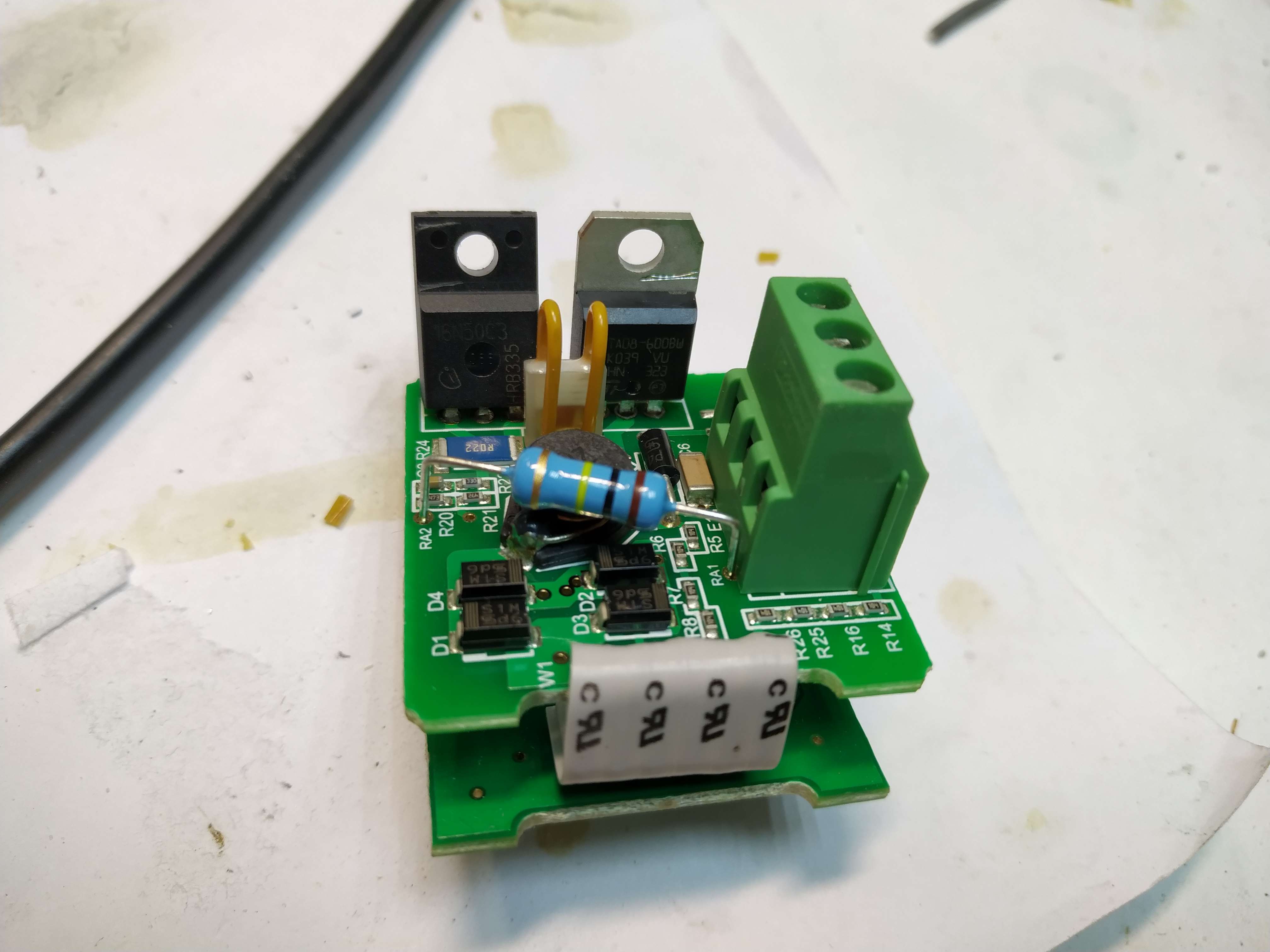

    Дано: диммер Legrand Cariva 773715 кнопочный. Не реагирует на кнопки, при этом при подаче питания может включится на максимум, затем через какое-то время отключается с плавным затуханием.
    Я грешу на симистор (bta08-600bw)
    Рядом стоит n-канальный транзистор (16n50c3).
    Прозвонил сопротивление на симисторе A1-G - порядка 80 ом, между A1 и A2 - бесконечность, между A2 и G - аналогично. Вроде норма, но поведение указывает на него. Или я не прав?
    Транзистор вроде как в порядке - открывается, закрывается.
    Обычно в устройства работающие более чем от 12 вольт не лезу, но тут приспичило)


    Вложения:

  2. электрик

    электрик Активный участник

    3.746
    180
    Это два взаимоисключающих момента

    Кнопки живы?
    Проблема от кнопок до атмелины.

  3. flaer25

    flaer25 Активный участник

    6.580
    301
    нечем ее шить во всех смыслах

    на них не подумал, проверю

  4. Ту277

    Ту277 Активный участник

    6.247
    926
    симистор однозначно живой

  5. flaer25

    flaer25 Активный участник

    6.580
    301
    Ну и кнопки чтобы все разом отказали...
    Купил его на авито, сразу не проверил, а спустя почти 1,5 месяца оно вон что. Продавец естественно утверждает что на момент демонтажа был рабочий.
    В сети полно тем о неисправности данных диммеров. Обычно после перегорания лампы они вылетают. Подобная тема.


    Вложения:

    • post.jpg
      Размер файла:
      43,2 КБ
      Просмотров:
      76
    • post (1).jpg
      post (1).jpg
      Размер файла:
      59,9 КБ
      Просмотров:
      70
  6. z52

    z52 Активный участник

    2.349
    669

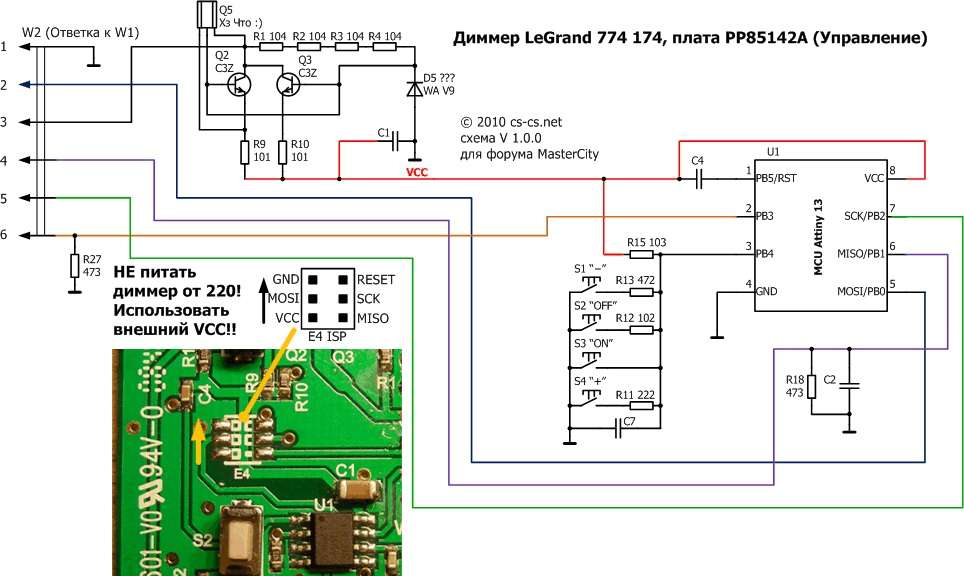

    @flaer25, Проверь кнопку S1(-) можно выпаять для проверки или сделать разрыв в этой цепи

  7. flaer25

    flaer25 Активный участник

    6.580
    301
    Спасибо, попробую в понедельник теперь.
    Вот еще большая тема.

    Заказал на Озон подобный диммер (серия Valena) за дешево (1700), блок электроники у них идентичен. Приедет 18-го, до этого все-же хочу поковырять этот. Да и не лишним будет опыт, чувствую и с новым через какое-то время начнутся приключения.))

  8. flaer25

    flaer25 Активный участник

    6.580
    301
    Сегодня перепрошил, диммер корректно заработал, не много погонял его на работе через лампочку, привез домой, подключил, поработал несколько минут и стал опять жить своей жизнью.

  9. hasslich

    hasslich Активный участник

    23.179
    1.975
    потенциометр надо ставить

  10. flaer25

    flaer25 Активный участник

    6.580
    301
    Будут еще ценные советы?:)

  11. flaer25

    flaer25 Активный участник

    6.580
    301
    Вчера включил, работал корректно полдня. Сегодня опять на кнопки не реагирует)

  12. электрик

    электрик Активный участник

    3.746
    180
    Надо мерить что там с подтяжкой. Кнопки через резистивный DAC заведены на ADC проца. Либо ADC аппаратно глючит, либо подтяжка пропадает.

    flaer25 нравится это.
  13. z52

    z52 Активный участник

    2.349
    669
    @flaer25, Возьми на контроль питание микросхемы точку 8 vcc при работе и когда не включается Кнопки управления обычно уходят в обрыв, и легко проверяются прибором по сопротивлению

    Последнее редактирование: 13.01.23
    flaer25 нравится это.
  14. 027

    027 Активный участник

    9.037
    2.880

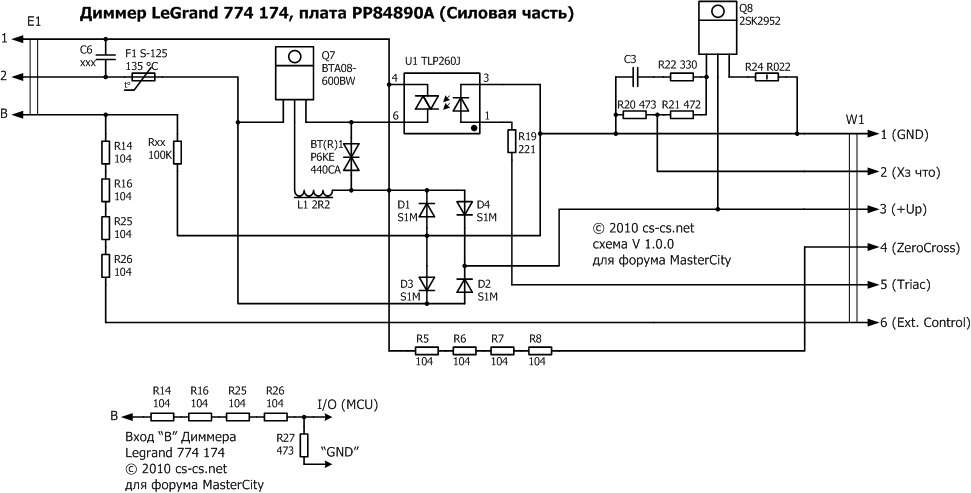

    В диммерах не копенгаген, чисто интуитивно: проверьте толстый резистор 100к. У них иногда сопротивление уплывает сильно.

    flaer25 нравится это.
  15. flaer25

    flaer25 Активный участник

    6.580
    301
    померил, 99,5 kOm

  16. 027

    027 Активный участник

    9.037
    2.880
    Значитца, не повезло. Так бы р-раз — и починил. :)
    И — на всякий случай — вот такие толстенькие (0,5-1-2 Вт) низкоомные (1-10 Ом) иногда уплывают в сторону уменьшения сопротивления. Раза в два, например. А один раз попался, который плыл только под нагрузкой, когда тепленький. Остыл — сопротивление восстановилось. Хорошо, что я уже был «морально готов», увидел чуть заниженное сопротивление, процентов 5-6% и заподозрил его в таком поведении.
    Высокоомные (> 100 кОм) плывут в сторону увеличения. Я и 68 кОм встречал уплывшие. Не осилили буржуины легендарную надежность советских МЛТ...
    Поганенький дефект — если не знаешь про эту засаду, можно ходить кругами вокруг да около, пока не начнешь мерить все подряд с отчаяния. :)

  17. flaer25

    flaer25 Активный участник

    6.580
    301
    Отчитываюсь! Неделю уже работает нормально. Что было сделано - запустил в разобранном состоянии, когда диммер перестал реагировать на кнопки просто пинцетом принудительно замкнул одну из кнопок, после этого все заработало как надо. Для профилактики еще побрызгал в микрики очистителем карбюратора.
