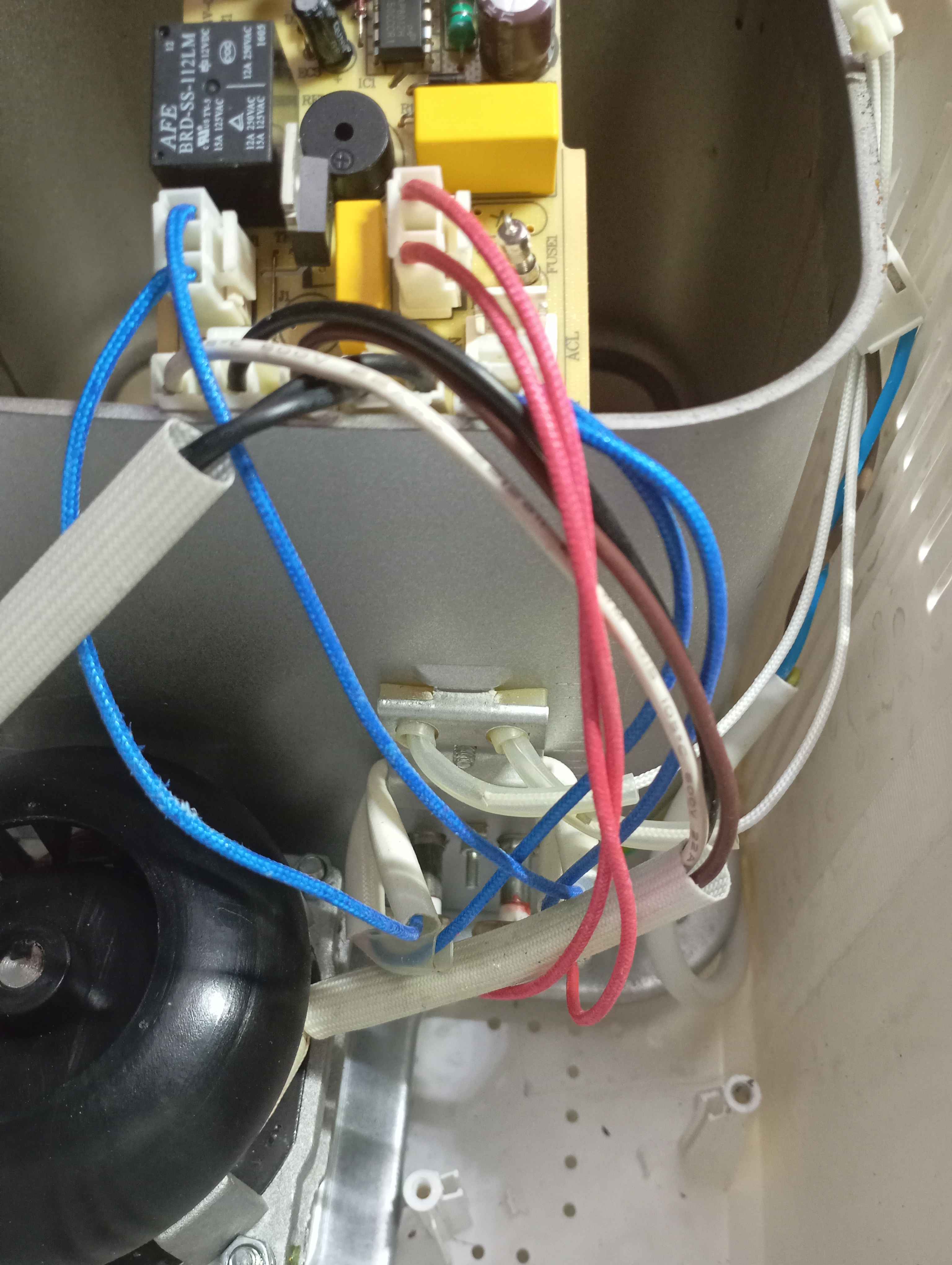

отказ в работе, индикация не светится. Разобрал, ума не хватило сфоткать разъёмы до разборки ... Собрал, заработала, но не так как надо. Нет нагрева. Разобрал, поменял контакты разъёмов. Ну там есть гарантированно понятные, типа мотор и конденсатор Осталось 2 контакта с маркировкой TF1 и TF2 Провода идут к чаше, типа термодатчиков. Другова там просто ничего нет. Нагреватель подкинул к разъёму HEAT Печка Supra BMS-151
На чаще два датчика, собственно, термодатчик с тоненькими проводочками, и термопредохранитель с силовыми. Это на типичной печке, может у тебя там какие-то свои чудеса. Но у меня две разные Moulinex и Oursson, обе разбирал/чинил, там всё одинаковое.

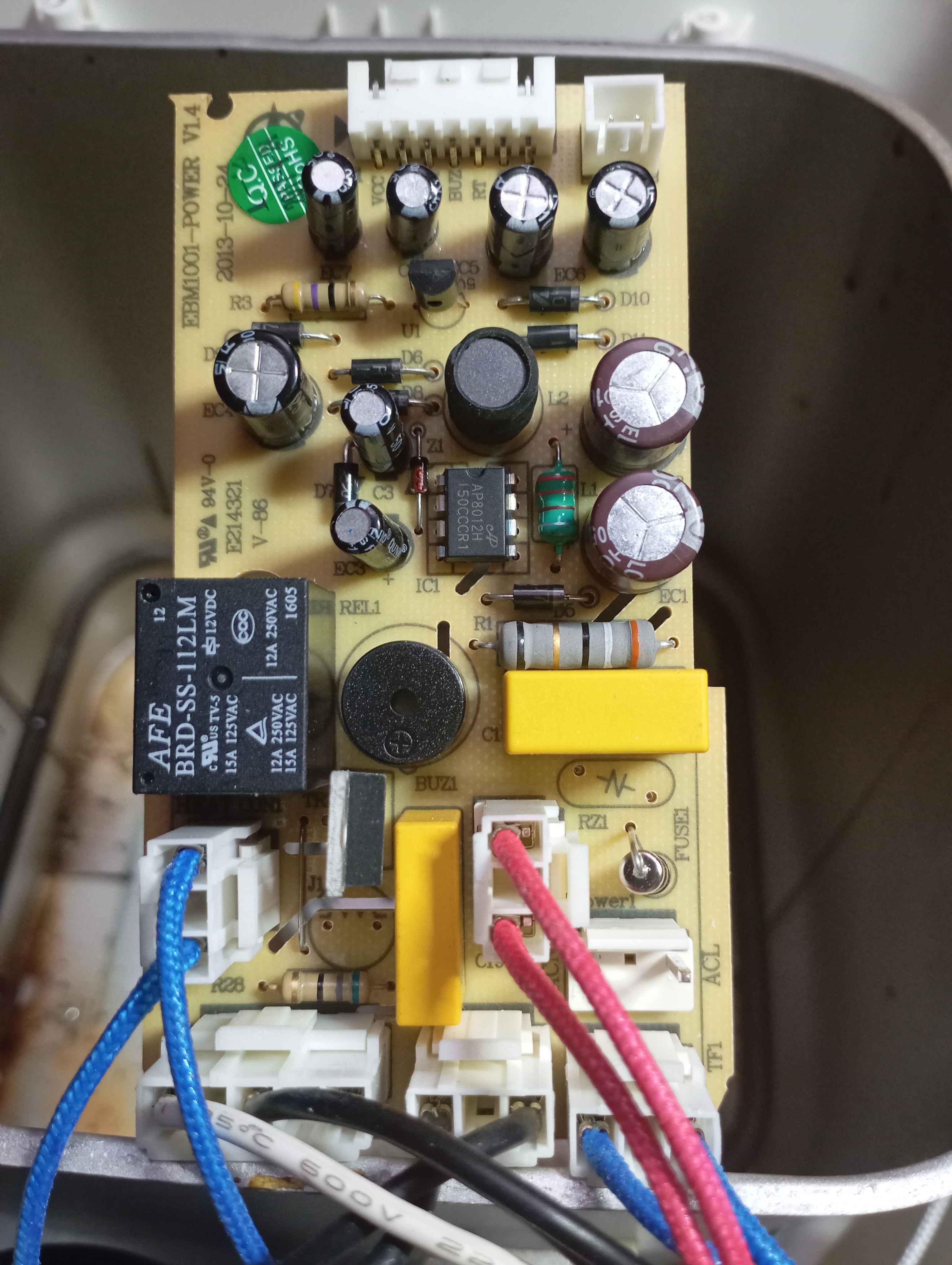

вот с синими проблема, они одинаковые Так то на чашу приходят 3 жгута. Один тоненький и 2 вот синих, одинаковые Может я красные не туда присунул ... Красные это как раз нагреватель. Но вроде HEAT как раз нагрев ... Блин, найти бы у кого такая и кто смог бы сфоткать плату ...
Да. TF может означать thermal fuse, но зачем их там два... Потыкай в них мультиметром в режме замера сопротивления. Отключив предварительно. С другой стороны, при выбитом предохранителе печь вообще не должна включаться (у меня выбило на одной печке его).
это термопредохранители. Звонятся? если в цепи нагрева то все будет работать кроме тэна, очень похоже по симптомам. два - для надежности или на разную температуру восстанавливающиеся/нет.
@sema, Ну тогда логично. Выбило общий TF, а когда печь была собрана, а предохранители перепутаны, то она включилась, а выбитый общий попал теперь на цепь нагрева, и потому "светит да не греет".
если из просто закоротить, работать будет же. Они не полупроводниковые надеюсь? Счас на работе, а вечером попробую
@Deceiver, И при каком-то глюке термодатчика устроить пожар, например. У меня так на Мулинексе выбило датчик, печка ушла в ошибку. Я дуpак перезапустил, хлебушка хотел. Она как начала напекать как не в себя, и выбила термопредохранитель! Т.е., теперь менять и датчик, и предохранитель. Ну и ремень там тоже размахрило. 10 лет трудилась, устала.
Thermal fuse - это же термопредохранитель, сухой контакт, срабатывает при определенной температуре. А именно термодатчик где? Или там температура не регулируется?
датчик там другая линия, она видна и конструктивно другая, а это видать именно предохранители и вообще ... тебе это зачем, ты хлеб на костре печешь там нет регулировки темперадуры
скорее всего там дублируется термопредохранитель. скорее всего там дублируется термопредохранитель. скорее всего там дублируется термопредохранитель.
