Изготовление печатных плат в Волгограде

апну тему. возникла необходимость в заводских платах, двусторонние со всеми плюшками. размер платы не больше 1 дм2. где можно сделать по дешевле, сроки не горят.



Kot.85, Не уверен, что пустит без регистрации, но всё-же:
http://forum.vegalab.ru/showthread.php?t=4757
Старый конь, борозды не портит, проверено годами.
(Если что - в личку).



Jazzer, в заклаки добавил.

вот на радиокоте нарыл китайца, даже подешевле.
а тут еще и бесплатной доставкой



Kot.85, Спасибо, полезная штука.
Только не понял по первому китайцу - в ценнике стоит 11 баксов (1 дециметр) за двухслойку, с безсвинцовым лужением, если нормальное лужение +3 бакса, но мин.кол-во в заказе - 10 штук?
И толщина меди 1oz - надо учитывать, вдруг маловато...

А так - да, классно.



да, все так.

вообще сейчас очень много китайцев, предлагающих 1 бакс за квадратный дециметр. по форумам народ экспериментирует, заказывает, качество на уровне.



Флакончик цапон-лака, шприц со сточенной иглой, разрисовка печатки, хлорное железо (ну и другие химикаты/способы существуют), фольгировнный геттинакс/текстолит. Все достаточно просто в единичном экземпляре для DIP-корпусов мелкосхем и обычных транзюков/кондюков/резисторов(МЛТ 0.125 Вт). Правда сам этим занимался лет так **дцать++ назад. Но вполне успешно.



То же.

Только полгода назад попробовал ЛУТ.
Вот жежь.Просто как.



Китайцы делают недорого. Единственное,что они не говорят, как удешевить выход продукции. Самый простой способ удешевления - не делать распил каждой заготовки, пилить самому, у некоторых прокатывает, у некоторых доставка зависит от количества - влияет на цену, некоторые бонусом добавляют бесплатно печаток, но не говорят и т.п.
В любом случае нужно взять тот же самый алиэкспресс, отсортировать там продавцов по количеству заказов и разослать всем свой шаблон, в итоге выбрав наиболее подходящего продавца.

Бывают, продавцы делают брак, делают маски криво смещенными или слои или сам заказщик по неопытности не учтет слой металлизации или допуски по маске, но в целом сейчас у китайцев все впорядке

---------- Сообщение добавлено 17.07.2015 21:36 ----------

Вот где "тут" я последний раз заказывал. Доставка там платная, кстати. Там менеджер человек-робот, когда спит - хрен его знает, почти круглосуточно на письма отвечает)

Схема несложная: отсылаешь печатку, указываешь параметры и страну адресата, менеджер отвечает, прислав расчет стоимости и скрин печатки в CAM350, если все устраивает - оплата. Далее они готовят платы и отправляют. Срок изготовления зависит от сложности и количества, в среднем 3-5 дней, далее доставка, от 9 дней до месяца. Хрен знает от чего зависит, но у меня несколько посылок с китая пришло за 9 дней на прошлой неделе.



mirsoft, это старый дедовский метод))) сейчас лут и фоторезист доступны без проблем. сам фоторезистом делаю себе платы, с учетом старого резиста и полудохлой лампы, 0,15-0,2 со свистом выходят.

step, спасибо за отзыв. у меня маленькая платка, их на дециметр 8 штук влазит, пилить все равно сам буду.



Да незачто!
Еще: при заказе можно попросить менеджера указать прайс на разное количество, например 1,2,5, 10, можно посмотреть, как цены зависят от количества, иногда бывает выгодно брать больше



step, с таможней проблем не возникает?



по форумам пишут, что нет.



Поспрашивал у людей "в теме", заказывающих малосерийное пр-во, говорят, что с Китаем всё ОК, но есть нередкие случаи некачественной металлизации виасов. Т.е. при выходном электроконтроле всё ОК, но после термообработки (пайки / жёсткой эксплуатации) бывают обрывы.
Выход - закладывают при разводке побольше дублирущих переходов с макс. возможным диаметром оных.



Нет. Я заказываю практически всю комплектуху в Китае, стараюсь не выходить за пределы 5-ти тысяч за посылку, получается мелко но часто.

Проблемы бывают только с курсом доллара, ибо привязка к нему и его скачки бьют по цене ощутимо.

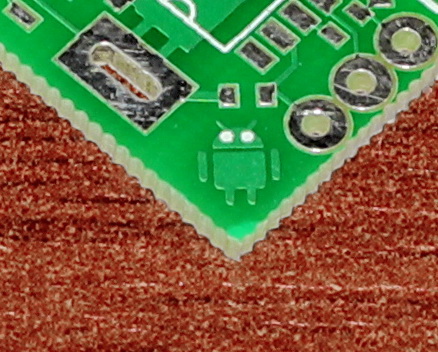

Вот получил на пробу от китайцев. Качество хорошее. Односторонний FR-4 без металлизации. Размер СМД площадок 0603, маска без допуска, ширина дорожек 0.25мм. На андройде белые глаза в 0.4мм. Смещений нет, все точно. Можно немного придраться к сверловке - чуть смещена. Брал под свой распил - так дешевле, поэтому края такие.



step, ширину промежутка под распил сам указываешь, или у них свои нормы на распил?
И какой минимальный размер листа с набитыми (неразрезанными) модулями?

Спасибо!



Им вообще пофигу, что пришлешь - то напечатают. Менеджер просто меряет диагональ заготовки, считает количество копий этих цельных заготовок из запроса и выставляет цену. А что расположено на самой заготовке их не интересует. Единственное, что на заготовке не прокатит, так это сделать частичный распил в слое сверловки, они считают это отдельной деталью - выходит дороже.

Я сам рассчитывал линии распила. Очень удобно резать китайскими же алмазными дисками - тонко и ровно и быстро. А вот узнать минимум - максимум мне так не удалось - уходят от ответа, но в общем, чем больше заготовка и меньше копий - дешевле.

Вот выпросил у них образец скриншота заготовок , для примера, как нужно делать:



Я давно уже маюсь с изготовлением фальшпанелей и вот сегодня прорыв!

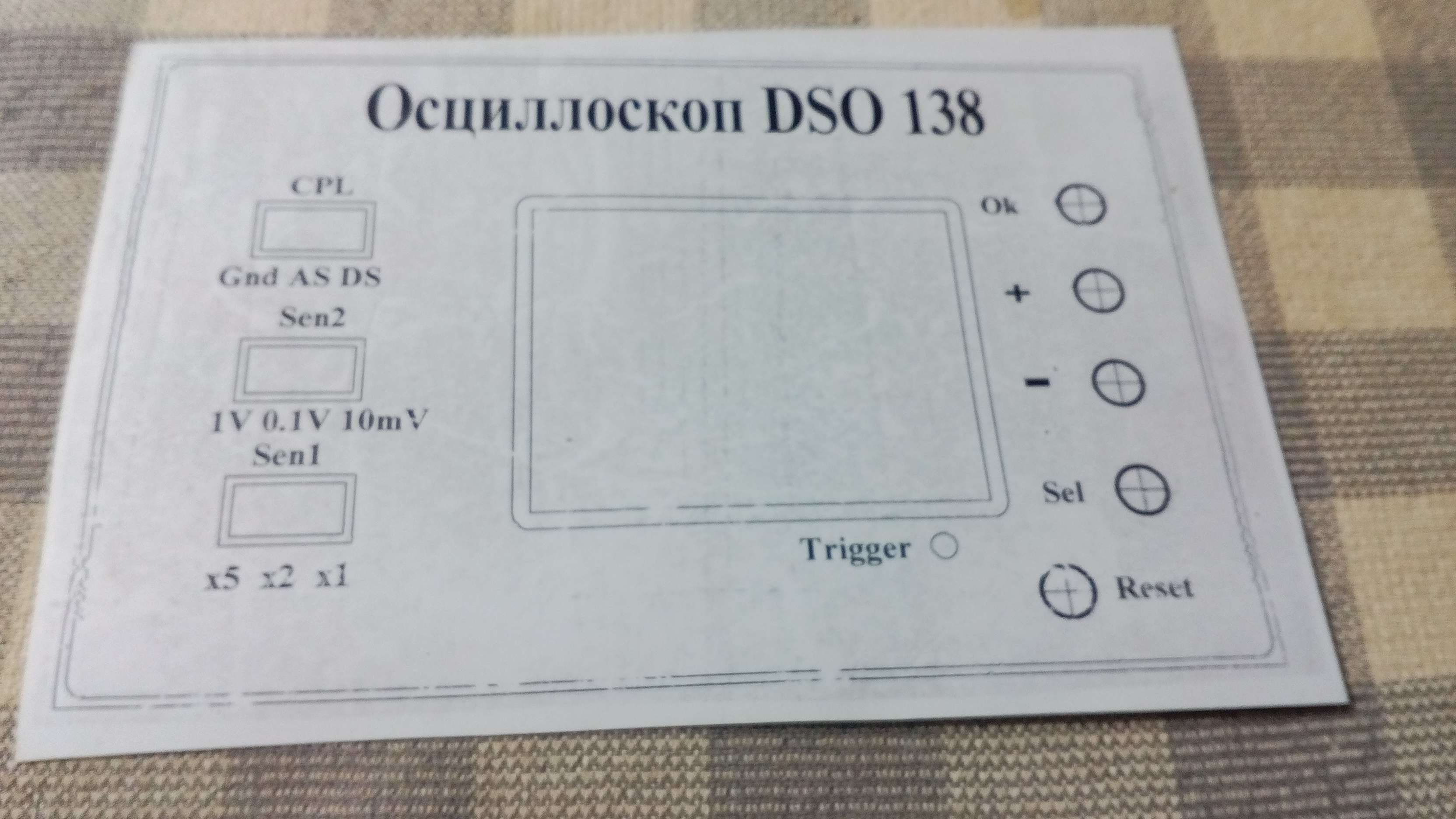

По всем известному способу ЛУТ перенес изображение на ПВХ лист! Хоть и грязноват получился фон, но я уже и этим доволен! На лазерном принтере отпечатал изображение фальшпанели в зеркальном виде (делал в Компасе и малость попарился с зеркальным отражением текста) на подложку китайской самоклейки (обязательно китайской!). На кусок от листа матового ПВХ 0,3 мм., что в свое время покупал у рекламщиков в Зеноне (Одесская 100, если кому интересно) наложил распечатку, притер на три-четыре минуты утюгом и получилась такая красота! Да, после проглажки до остывания лучше что-то тяжёлое положить, а то пластик выгибается. Достаточно старого планшетника :О).
И ведь цепко держится! Ногтём не стирается. Но, думаю после вырезки и наклейки защитным лаком покрыть.
